Introducere in Stiinta Calculatoarelor 2013 | Seite 201

timp în evoluţia mărimii ilustrate grafic). Axa verticală – „AxaY”, este
cea pe care se reprezintă cantităţile (numerele efective din serie). La
graficele 3D există o a treia axă – „Axa Z”, orizontală în profunzime,
care indică fiecare serie atunci când se ilustrează mai multe serii (mai
multe mărimi) simultan pe acelaşi grafic.
 Polare – sistem de reprezentare circulară în două dimensiuni, care
ilustrează intuitiv cantităţi comparative ce împreună fac un întreg (ca de
exemplu grafic „tort” în care fiecare felie reprezintă vânzarea unui
produs pe o lună anume din întregul an). Graficele polare au efecte 3D
dar numai pentru o ilustrare mai estetică.

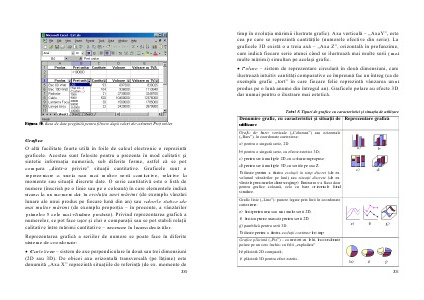

Tabel 8. Tipuri de grafice cu caracteristici şi situaţia de utilizare

Denumire grafic, cu caracteristici şi situaţii de Reprezentare grafică
utilizare
Grafic de bare: verticale („Columns”) sau orizontale
(„Bars”), în coordonate carteziene:
a) pentru o singură serie, 2D
a)

b) pentru o singură serie, cu efecte estetice 3D;

b
)

c) pentru serii multiple 2D, cu coloane suprapuse;
d) pentru serii multiple 3D, cu seriile pe axa Z.
c)

Utilizate pentru a ilustra evoluţii în timp discret (de ex.
volumul vânzărilor pe luni) sau situaţii discrete (de ex.
vârstele persoanelor dintr-un grup). Ilustrarea s-a făcut doar
pentru grafice coloană, cele cu bare orizontale fiind
similare.

d
)

Grafic linie („Line”): puncte legate prin linii în coordonate
carteziene:
e) linii pentru una sau mai multe serii 2D,
f) linii cu punte marcate pentru serii 2D,
g) pamblică pentru serii 3D.

e)

f)

g)

h)

i)

j)

Utilizate pentru a ilustra evoluţii continue în timp.
Grafice plăcintă („Pie”) – ca un tort cu felii, în coordonate
polare pe un cerc închis: cu felii „explodate”
h) plăcintă 2D compactă;
i) plăcintă 3D pentru efect estetic.

201
