C-130 H Hércules BOMBARDERO TC-68 “MATILDE”

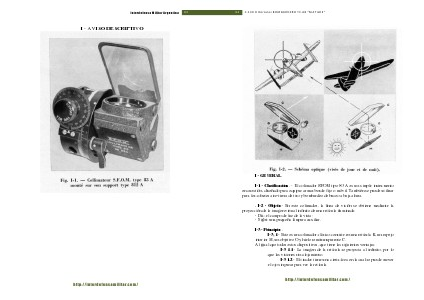

I - GENERAL.
I-1 - Clasificación . - El colimador SFOM tipo 83 A es un simple instrumento
en cuestión, diseñado para equipar armas borde fijo o móvil. También se puede utilizar
para los cohetes aire-tierra de tiro y bombardeo de buceo a baja altura.
. I-2 - Objeto - En este colimador, la línea de visión se obtiene mediante la
proyección de la imagen virtual infinito de una retícula iluminada:
- Día: el campo de luz de la vista;
- Night: una pequeña lámpara auxiliar.
I-3 - Principio .
I-3, 1 - Este es un colimador clásico consiste en una retícula K, un espejo
interior M, un objetivo O y hielo semitransparente C.
Al igual que todos estos dispositivos, que tiene las siguientes ventajas:
I-3 1.1 - La imagen de la retícula se proyecta al infinito, por lo
que las visiones sin alojamiento.
I-3 1.2 - El tirador tiene una cierta área en la cual se puede mover
el ojo sin parar para ver la retícula.
