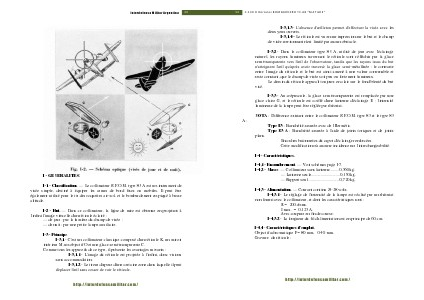

I-3,1.3 - L'absence d'œilleton permet d'effectuer la visée avec les
deux yeux ouverts.
I-3,1.4 - Le réticule est vu en surimpression sur le but et le champ
de visée environnant n'est limité par aucun obstacle.
I-3,2 - Dans le collimateur type 83 A, utilisé de jour avec l'éclairage
naturel, les rayons lumineux traversant le réticule sont réfléchis par la glace
semi-transparente vers l'œil de l'observateur, tandis que les rayons issus du but
n'atteignent l'œil qu'après avoir traversé la glace semi-métallisée : le contraste
entre l'image du réticule et le but est ainsi amené à une valeur convenable et
reste constant, que le champ de visée soit peu ou fortement lumineux.
Le dessin du réticule apparaît toujours en clair sur le fond bleuté du but
visé.
I-3,3 - Au crépuscule, la glace semi-transparente est remplacée par une
glace claire G, et le réticule est coiffé d'une lanterne d'éclairage E ; l'intensité
lumineuse de la lampe peut être réglée par rhéostat.
NOTA : Différence existant entre le collimateur S.F.O.M. type 83 et le type 83
A:
Type 83 : Etanchéité assurée avec de l'Hermétic.
Type 83 A : Etanchéité assurée à l'aide de joints toriques et de joints
plans.
Encoches baïonnettes du capot d'éclairage renforcées.
Cette modification n'a aucune incidence sur l'interchangeabilité.
I-4 - Caractéristiques.
I-4,1 - Encombrement. — Voir schémas page I-7.
I-4,2 - Masse. — Collimateur sans lanterne.........0,560 kg.
— Lanterne seule...........................0,150 kg.
— Support seul .............................0,720 kg.
I-4,3 - Alimentation. — Courant continu 24-28 volts.
I-4,3.1 - Le réglage de l'intensité de la lampe est réalisé par un rhéostat
non fourni avec le collimateur, et dont les caractéristiques sont :
R = 200 ohms.
I max. = 0,125 A.
Avec coupure en fin de course.
I-4,3.2 - La longueur du fil d'alimentation est en principe de 60 cm.
I-4,4 - Caractéristiques d'emploi.
Objectif achromatique F = 80 mm, 0 40 mm.
Gravure du réticule :
