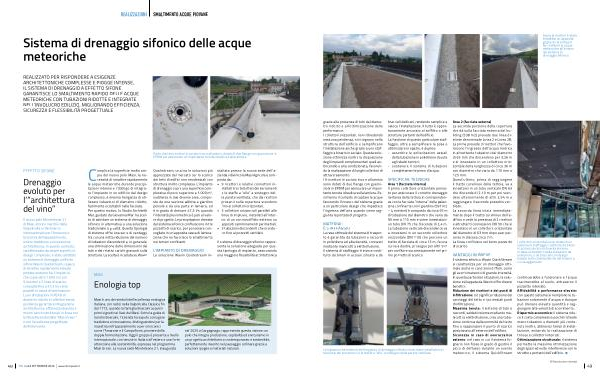

REALIZZAZIONI
SMALTIMENTO ACQUE PIOVANE
Sistema di drenaggio sifonico delle acque meteoriche
REALIZZATO PER RISPONDERE A ESIGENZE ARCHITETTONICHE COMPLESSE E PIOGGE INTENSE, IL SISTEMA DI DRENAGGIO A EFFETTO SIFONE GARANTISCE LO SMALTIMENTO RAPIDO DELLE ACQUE METEORICHE CON TUBAZIONI RIDOTTE E INTEGRATE NELL’ INVOLUCRO EDILIZIO, MIGLIORANDO EFFICIENZA, SICUREZZA E FLESSIBILITÀ PROGETTUALE
Particolari dei ricettori in acciaio inox e alluminio, dotati di due flange con guarnizioni in EPDM per assicurare un’ importante tenuta idraulica sulla lamiera
EFFETTO SIFONE
Drenaggio evoluto per l’” architettura del vino”
Il nuovo polo Monteleone 21 di Masi, storico marchio della Valpolicella e riferimento internazionale per l’ Amarone e la tecnica dell’ appassimento, unisce tradizione e innovazione architettonica. In questo contesto, caratterizzato da ampie superfici e design complesso, è stato adottato un sistema di drenaggio a effetto sifone Wavin Quickstream, capace di smaltire rapidamente elevate portate meteoriche. L’ impianto, che copre oltre 1.000 m2 con 9 ricettori e 3 linee di scarico, convoglia fino a 47,3 l / s verso pozzetti e vasca di laminazione. L’ uso di tubazioni in PEAD di diametro ridotto e collettori senza pendenza garantisce integrazione architettonica, efficienza idraulica e minori carichi strutturali, in linea con la filosofia sostenibile“ Masi Green” e con l’ eccellenza progettuale dell’ intervento.
Complice la superficie molto ampia del nuovo polo Masi, la necessità di smaltire rapidamente le acque meteoriche durante precipitazioni intense e l’ obbligo di integrare l’ impianto in un edificio dal design complesso, è emersa l’ esigenza di utilizzare tubazioni di diametro ridotto, facilmente occultabili nella facciata. Per questo motivo, lo Studio Architetti Mar, guidato da Giovanna Mar, ha scelto di adottare un sistema di drenaggio sifonico in alternativa a una soluzione tradizionale a gravità. Questa tipologia di sistema offre una serie di vantaggi, tra cui una netta riduzione del numero di tubazioni discendenti e, in generale, una diminuzione delle dimensioni dei tubi e dei relativi carichi gravanti sulla struttura. La scelta è ricaduta su Wavin
MASI
Enologia top
Masi è uno dei simboli dell’ eccellenza enologica italiana, con radici nella Valpolicella Classica fin dal 1772, quando la famiglia Boscaini acquisì i primi vigneti nel Vaio dei Masi. Sotto la guida di Sandro Boscaini, l’ azienda ha saputo coniugare tradizione e innovazione, distinguendosi per la maestria nell’ appassimento e per vini iconici come l’ Amarone e il Campofiorin, pioniere della doppia fermentazione. Oggi il gruppo è presente a livello internazionale, con tenute in Italia e all’ estero e una forte attenzione alla sostenibilità, espressa nel programma Masi Green. La nuova sede Monteleone 21, inaugurata
Quickstream, una tra le soluzioni più apprezzate dal mercato per lo scarico dei tetti di edifici non residenziali con struttura molto complessa. L’ impianto di drenaggio copre una superficie complessiva di poco superiore a 1.000 m 2, suddivisa in due diverse aree, composte da una sezione adibita a giardino pensile e da una parte in lamiera, ed è in grado di drenare 47,3 l / s quando l’ intensità pluviometrica è pari al valore di progetto. Le precipitazioni drenate dal sistema sifonico confluiscono in tre pozzetti di scarico, per poi essere convogliate in un’ apposita vasca di laminazione che ne favorisce lo smaltimento nei terreni confinanti.
L’ IMPIANTO DI DRENAGGIO La soluzione Wavin Quickstream in-
stallata presso la nuova sede dell’ a- zienda vitivinicola Masi Agricola è composta da:
• 9 ricettori e relativi connettori installati tra i telai fissi dei serramenti e le staffe a“ elle” a sostegno della parete ventilata, che dai ricettori presenti sulla copertura scendono fino ai collettori orizzontali,
• 3 collettori orizzontali paralleli alle linee di impluvio, installati all’ interno di un controsoffitto esterno su appositi camminamenti perimetrali;
• 3 tubazioni discendenti che scendono fino ai pozzetti ventilati.
Il sistema di drenaggio sifonico rappresenta la soluzione adeguata per questa tipologia di impianto, assicurando una maggiore flessibilità architettonica
nel 2025 a Gargagnago, rappresenta questa visione: un polo che integra produzione, ospitalità ed enoturismo in un progetto architettonico contemporaneo e sostenibile, perfettamente inserito nel paesaggio collinare grazie a soluzioni ipogee e materiali naturali.
