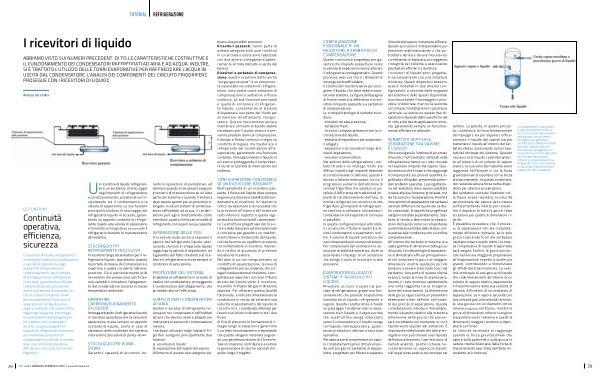

LE FUNZIONI
Continuità operativa, efficienza, sicurezza Il ricevitore di liquido refrigerante è un serbatoio posto tra condensatore e valvola di espansione negli impianti di refrigerazione e condizionamento. Ha il compito di immagazzinare il refrigerante in eccesso, garantendo un flusso costante di liquido alla valvola anche in presenza di variazioni di carico o durante il pump-down per manutenzione. Favorisce la separazione tra fase liquida e vapore, evitando che quest’ ultimo raggiunga la valvola, e protegge il condensatore dall’ allagamento. Nei sistemi con condensatori ad aria o acqua può gestire il surplus di refrigerante necessario per mantenere pressioni di condensazione ottimali. In sintesi, assicura continuità operativa, efficienza e sicurezza del circuito frigorifero.
|
Un ricevitore di liquido refrigerante è un serbatoio di stoccaggio negli impianti di refrigerazione e condizionamento, posizionato principalmente tra il condensatore e la valvola di espansione. Le sue funzioni principali includono lo stoccaggio del refrigerante liquido in eccesso, garantendo un apporto costante di refrigerante liquido alla valvola di espansione e fornendo un luogo dove conservare il refrigerante durante la manutenzione del sistema. STOCCAGGIO DEL REFRIGERANTE IN ECCESSO
Il ricevitore funge da serbatoio per il refrigerante liquido, soprattutto quando la portata di massa del compressore è superiore a quella circolante nell’ evaporatore. Ciò è particolarmente utile nei sistemi che presentano carichi termici variabili o richiedono l’ allagamento del condensatore durante le basse temperature ambiente.
GARANTIRE L’ APPROVVIGIONAMENTO DI LIQUIDO
Immagazzinando il refrigerante liquido, il ricevitore garantisce che la valvola di espansione riceva sempre un apporto costante di liquido, anche in caso di variazioni delle condizioni del sistema o durante le procedure di pump-down.
STOCCAGGIO PER PUMP- DOWN:
Garantire capacità di accumulo durante
|
le operazioni di pumpdown, ad esempio quando è necessario eseguire interventi di manutenzione su un’ altra parte del sistema o quando il sistema deve essere spento per un periodo prolungato. In alcuni sistemi di condensazione raffreddati ad acqua, il condensatore può agire direttamente come ricevitore, a patto che la carica totale di refrigerante non superi la sua capacità.
SEPARAZIONE DELLE FASI Il ricevitore aiuta anche a separare il vapore dal refrigerante liquido, assicurando che solo il refrigerante liquido raggiunga la valvola di espansione, ciò è garantito dal fatto che dentro al ricevitore il refrigerante si trova sempre in condizioni di saturazione.
PROTEZIONE DEL SISTEMA: Impedisce al refrigerante in eccesso di risalire nel condensatore, proteggendo il condensatore dall’ allagamento, che potrebbe ridurne l’ efficienza.
SURPLUS PER I CONDENSATORI AD ARIA
Gestire il surplus di refrigerante necessario nei condensatori raffreddati ad aria che devono essere allagati per mantenere pressioni di condensazione minime. I serbatoi utilizzati negli impianti frigoriferi svolgono principalmente due funzioni: a) accumulo di liquido b) separazione del liquido dal vapore. All’ interno di queste due categorie ab-
|
CONFIGURAZIONE FUNZIONALE DI UN RICEVITORE PASSANTE
Nell’ operatività di un ricevitore passante, il flusso del liquido deve sempre seguire una direzione stabilita dal condensatore al ricevitore. Un elemento critico da osservare è la necessità che la pressione all’ interno del ricevitore resti inferiore rispetto a quella registrata alla fuoriuscita del condensatore. La struttura progettuale del ricevitore e delle tubazioni ad esso associate è concepita per garantire un trasferimento libero e ininterrotto del liquido, così da favorire un equilibrio pressorio tra condensatore e ricevitore, riducendo il rischio di accumulo di pressioni elevate nel ricevitore. Nel caso in cui non venga previsto un condotto di equalizzazione, la linea di collegamento per la condensa, che collega il condensatore al ricevitore, è progettata per agevolare non solo il flusso diretto del liquido verso il ricevitore, ma anche il riflusso dei gas in direzione opposta. Per ottenere questa dualità funzionale, è indicato dimensionare la conduttura in modo da ottenere una velocità di spostamento del liquido di circa 0,4 m / s, considerata ottimale per favorire un bilancio dinamico tra i due flussi. Al fine di prevenire la formazione di ristagni lungo le tubazioni e garantirne il corretto funzionamento, è essenziale che queste vengano installate seguendo una pendenza minima di 20 mm / m. Tale inclinazione contribuisce a evitare la generazione di sacche naturali di liquido lungo il tragitto.
|
