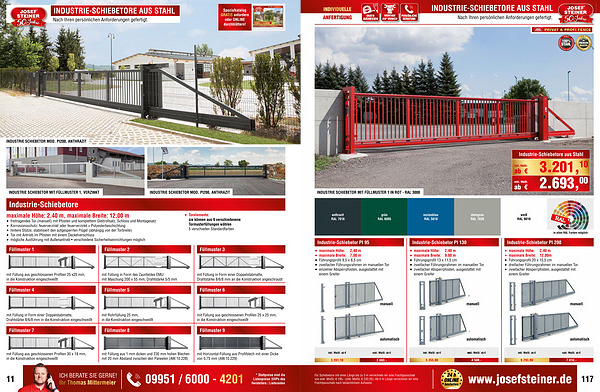

HK_2026_DE_komp | Page 116

INDUSTRIE-SCHIEBETORE AUS STAHLSpezialkatalog

Nach Ihren persönlichen Anforderungen gefertigt.

GRATIS anfordern oder ONLINE durchblättern!

INDUSTRIE SCHIEBETOR MOD. PI200, ANTHRAZIT

INDUSTRIE SCHIEBETOR MIT FÜLLMUSTER 1, VERZINKT INDUSTRIE SCHIEBETOR MOD. PI200, ANTHRAZIT

Industrie-Schiebetore

maximale Höhe: 2,40 m, maximale Breite: 12,00 m

• freitragendes Tor( manuell) mit Pfosten und komplettem Gleitrollsatz, Schloss und Montagesatz

• Korrosionsschutz: feuerverzinkt oder feuerverzinkt + Polyesterbeschichtung

• hintere Stütze, stabilisiert den aufgesperrten Flügel( abhängig von der Torbreite)

• Tor mit Antrieb im Pfosten mit einem Deckelverschluss

• mögliche Ausführung mit Außenantrieb • verschiedene Sicherheitseinrichtungen möglich

• Torelemente: sie können aus 9 verschiedenene Tormusterfüllungen wählen 5 verschieden Standardfarben

Füllmuster 1 Füllmuster 2

Füllmuster 3

mit Füllung aus geschlossenen Profilen 25 x25 mm, in die Konstruktion eingeschweißt

Füllmuster 4 mit Füllung in Form des Zaunfeldes EMU mit Maschung 200 x 55 mm, Drahtstärke 5 / 5 mm

Füllmuster 5 mit Füllung in Form einer Doppelstabmatte, Drahtstärke 8 / 6 / 8 mm an die Konstruktion angeschraubt

Füllmuster 6 mit Füllung in Form einer Doppelstabmatte, Drahtstärke 8 / 6 / 8 mm in die Konstruktion eingeschweißt

Füllmuster 7 mit Rohrfüllung 25 mm, in die Konstruktion eingeschweißt

Füllmuster 8 mit Füllung aus geschlossenen Profilen 25 x 25 mm, in die Konstruktion eingeschweißt

Füllmuster 9

mit Füllung aus geschlossenen Profilen 30 x 18 mm, in die Konstruktion eingeschweißt mit Füllung aus 1 mm dicken und 230 mm hohen Blechen mit 20 mm Abstand zwischen den Paneelen( AW. 10.228)

mit Horizontal-Füllung aus Profilblech mit einer Dicke von 0,75 mm( AW. 10.229)
