STÄNDIG LAGERND- SOFORT LIEFERBAR

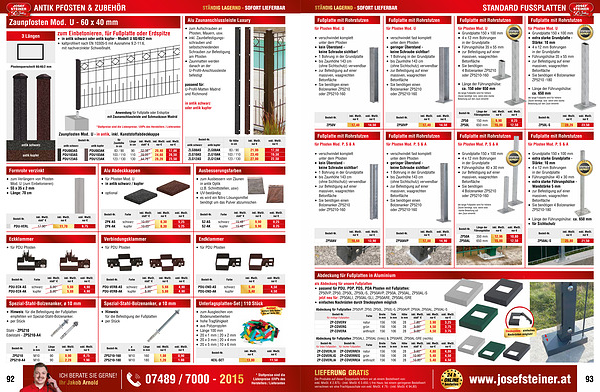

STANDARD FUSSPLATTEN
Fußplatte mit Rohrstutzen
Fußplatte mit Rohrstutzen
Fußplatte mit Rohrstutzen
Fußplatte mit Rohrstutzen
für Pfosten Mod. U
• verschwindet komplett unter dem Pfosten
• kein Überstand- keine Schraube sichtbar!
• 1 Bohrung in der Grundplatte
• bis Zaunhöhe 143 cm( ohne Sichtschutz) verwendbar
• zur Befestigung auf einer massiven, waagrechten Betonfläche
• Sie benötigen einen Bolzenanker ZP5210 oder ZP5210-160
für Pfosten Mod. U
• verschwindet fast komplett unter dem Pfosten
• geringer Überstand- keine Schraube sichtbar!
• 1 Bohrung in der Grundplatte
• bis Zaunhöhe 143 cm( ohne Sichtschutz) verwendbar
• zur Befestigung auf einer massiven, waagrechten Betonfläche
• Sie benötigen einen Bolzenanker ZP5210 oder ZP5210-160
für Pfosten Mod. U
• Grundplatte 150 x 100 mm
• 4 x 12 mm Bohrungen in der Grundplatte
• Führungshülse 35 x 55 mm
• zur Befestigung auf einer massiven, waagrechten Betonfläche
• Sie benötigen 4 Bolzenanker ZP5210 oder ZP5210-160
• Länge der Führungshülse: ca. 150 oder 650 mm
die lange Fußplatte wird für höhere Zäune benötigt, bzw. wenn eine starke Belastung auf den Zaun einwirkt
STATISCH GEPRÜFT
für Pfosten Mod. U
• Grundplatte 150 x 100 mm
• extra starke Grundplatte- Stärke: 10 mm
• 4 x 12 mm Bohrungen
in der Grundplatte Führungshülse 35 x 55 mm
• zur Befestigung auf einer massiven, waagrechten Betonfläche
• Sie benötigen 4 Bolzenanker nker ZP5210-180
• Länge der Führungshülse: ca. 650 mm
die lange Fußplatte wird für höhere Zäune benötigt, bzw. wenn eine starke Belastung auf den Zaun einwirkt
STATISCH GEPRÜFT
Bestell-Nr.
inkl. MwSt. nur €
exkl. MwSt. nur €
ZP50V 17,40 14,50
Bestell-Nr.
inkl. MwSt. nur €
exkl. MwSt. nur €
ZP50VP 17,40 14,50
Bestell-Nr.
Länge der Führungshülse
inkl. MwSt. nur €
exkl. MwSt. nur €
ZP50150
mm
9,90
8,25
ZP50L
650 mm
15,00
12,50
Bestell-Nr.
inkl. MwSt. nur €
exkl. MwSt. nur €
ZP50L-S 28,20 23,50
Fußplatte mit Rohrstutzen
Fußplatte mit Rohrstutzen
Fußplatte mit Rohrstutzen
Fußplatte mit Rohrstutzen
für Pfosten Mod. P, S & A
für Pfosten Mod. P, S & A
für Pfosten Mod. P, S & A
für Pfosten Mod. P, S & A
• verschwindet komplett unter dem Pfosten
• kein Überstand- keine Schraube sichtbar!
• 1 Bohrung in der Grundplatte
• bis Zaunhöhe 143 cm( ohne Sichtschutz) verwendbar
• zur Befestigung auf einer massiven, waagrechten Betonfläche
• Sie benötigen einen Bolzenanker ZP5210 oder ZP5210-160
• verschwindet fast komplett unter dem Pfosten
• geringer Überstand- keine Schraube sichtbar!
• 1 Bohrung in der Grundplatte
• bis Zaunhöhe 143 cm( ohne Sichtschutz) verwendbar
• zur Befestigung auf einer massiven, waagrechten Betonfläche
• Sie benötigen einen Bolzenanker ZP5210 oder ZP5210-160
• Grundplatte 150 x 100 mm
• 4 x 12 mm Bohrungen in der Grundplatte
• Führungshülse 40 x 30 mm
• zur Befestigung auf einer massiven, waagrechten Betonfläche
• Sie benötigen 4 Bolzenanker ZP5210 oder ZP5210-160
die lange Fußplatte wird für höhere Zäune benötigt, bzw. wenn eine starke Belastung auf den Zaun einwirkt
STATISCH GEPRÜFT
• Grundplatte 150 x 100 mm
• extra starke Grundplatte- Stärke: 10 mm
• 4 x 12 mm Bohrungen in der Grundplatte
• Führungshülse 40 x 30 mm
• extra starke Führungshülse ülse- Wandstärke 5 mm
• zur Befestigung auf einerer massiven, waagrechten Betonfläche
• Sie benötigen 4 Bolzenanker nker ZP5210-180
STATISCH GEPRÜFT
Bestell-Nr.
inkl. MwSt. nur €
exkl. MwSt. nur €
ZP50AV 16,68 13,90
Bestell-Nr.
inkl. MwSt. nur €
exkl. MwSt. nur €
ZP50AVP 17,88 14,90
Bestell-Nr.
Länge der Führungshülse
inkl. MwSt. nur €
exkl. MwSt. nur €
ZP50A
350 mm
12,96
10,80
ZP50AL
650 mm
15,00
12,50
Länge der Führungshülse se: ca. 650 mm
• für Sichtschutz
Bestell-Nr.
inkl. MwSt. nur €
exkl. MwSt. nur €
ZP50AL-S 25,80 21,50
Abdeckung für Fußplatten in Aluminium
als Abdeckung für unsere Fußplatten
• passend für PDU, PDP, PDS, PDA Pfosten mit Fußplatten: ZP50VP, ZP50, ZP50L, ZP50L-S, ZP50AVP, ZP50A, ZP50AL, ZP50AL-S jetzt neu für: ZP50ALI, ZP50AL-SLI, ZP50ARE, ZP50AL-SRE
• einfaches Nachrüsten durch Stecksystem möglich
Abdeckung für Fußplatten ZP50VP, ZP50, ZP50L, ZP50L-S, ZP50AVP, ZP50A, ZP50AL, ZP50AL-S
Bestell-Nr. für mittige Fußplatten
Farbe
Breite in mm
Tiefe in mm
Höhe in mm inkl. MwSt. statt * € inkl. MwSt. nur € exkl. MwSt. nur €
ZP-COVERV
natur
156
106
28
7,80 *
3,90
3,25
ZP-COVERG
grün
156
106
28
9,00 *
4,50
3,75
ZP-COVERA
anthrazit
156
106
28
9,00 *
4,50
3,75
Abdeckung für Fußplatten ZP50ALI, ZP50AL( links) & ZP50ARE, ZP50AL-SRE( rechts)
Bestell-Nr. für linke Fußplatten
Bestell-Nr. für rechte Fußplatten
Farbe
Breite in mm
Tiefe in mm
Höhe in mm inkl. MwSt. statt * € inkl. MwSt. nur € exkl. MwSt. nur €
ZP-COVERLIV
ZP-COVERREV
natur
156
106
28
9,60 *
4,80
4,00
ZP-COVERLIG
ZP-COVERREG
grün
156
106
28
10,80 *
5,40
4,50
ZP-COVERLIA
ZP-COVERREA
anthrazit
156
106
28
10,80 *
5,40
4,50
Stecksystem- einfaches Nachrüsten möglich!
LIEFERUNG GRATIS
Die Produkte auf dieser Doppelseite liefern wir ab einem Bestellwert von: exkl. MwSt. € 2.875,-( inkl. MwSt. € 3.450,-) frei Haus, bei einem geringeren Bestellwert verrechnen wir eine Frachtpauschale von exkl. MwSt. € 79,-( inkl. MwSt. € 94,80)
