Acería
Acería
7
Ilustración 1
Ilustración 3

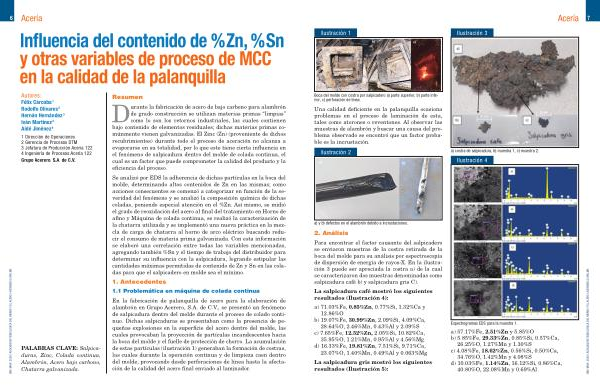

Boca del molde con costra por salpicadero a) parte superior, b) parte inferior, c) perforación de línea.
Una calidad deficiente en la palanquilla ocasiona problemas en el proceso de laminación de esta, tales como atorones o reventones. Al observar las muestras de alambrón y buscar una causa del problema observado se encontró que un factor probable es la incrustación.
Ilustración 2
a) costra de salpicadura, b) muestra 1, c) muestra 2.
Ilustración 4 a) y b) defectos en el alambrón debido a incrustaciones.
2. Análisis
Para encontrar el factor causante del salpicadero se enviaron muestras de la costra retirada de la boca del molde para su análisis por espectroscopía de dispersión de energía de rayos-X. En la ilustración 3 puede ser apreciada la costra a) de la cual se caracterizaron dos muestras denominadas como salpicadura café b) y salpicadura gris C).
La salpicadura café mostró los siguientes resultados( Ilustración 4):
a) 71.03 % Fe, 0.85 % Zn, 0.77 % Si, 1.32 % Ca y 12.86 % O b) 19.07 % Fe, 30.99 % Zn, 2.09 % Si, 4.09 % Ca, 28.64 % O, 2.46 % Mn, 0.43 % Al y 2.09 % S c) 7.65 % Fe, 12.52 % Zn, 2.05 % Si, 10.82 % Ca,
35.95 % O, 1.21 % Mn, 0.95 % Al y 4.56 % Mg d) 16.33 % Fe, 19.81 % Zn, 7.51 % Si, 9.71 % Ca,
23.07 % O, 1.40 % Mn, 0.49 % Al y 0.063 % Mg
La salpicadura gris mostró los siguientes resultados( Ilustración 5):
Espectrogramas EDS para la muestra 1.
a) 57.17 % Fe, 2.51 % Zn y 5.85 % O b) 5.85 % Fe, 29.33 % Zn, 0.85 % Si, 0.57 % Ca,
26.25 % O, 1.27 % Mn y 1.30 % S c) 4.08 % Fe, 18.62 % Zn, 0.56 % Si, 0.50 % Ca,
34.76 % O, 1.42 % Mn y 4.08 % S d) 10.03 % Fe, 1.14 % Zn, 16.12 % Si, 0.86 % Ca,
40.80 % O, 22.08 % Mn y 0.69 % Al
ENE-MAR 2026 l ASOCIACIÓN TECNOLÓGICA DEL HIERRO Y EL ACERO l AISTMEXICO. ORG. MX
