● Pisón : pieza de fundición que presiona y sujeta el material sobre la mesa de trabajo antes de efectuarse el corte .
● Porta-cuchilla : pieza que se desplaza verticalmente a la mesa y aloja a la cuchilla móvil .
● Cuchilla móvil : pieza de acero unida a la mesa y diseñada para cortar el material que cuenta con movimiento para efectuar el corte .
● Cuchilla fija : pieza de acero unida a la mesa y diseñada para cortar que queda inmóvil al momento del corte .
● Grupo hidráulico o mecánico : permite el funcionamiento de los órganos de la máquina .
● Dispositivo de accionamiento : elemento de mando de la máquina , puede ser manual o con el pie ( pulsador , pedal , barra , etc .).

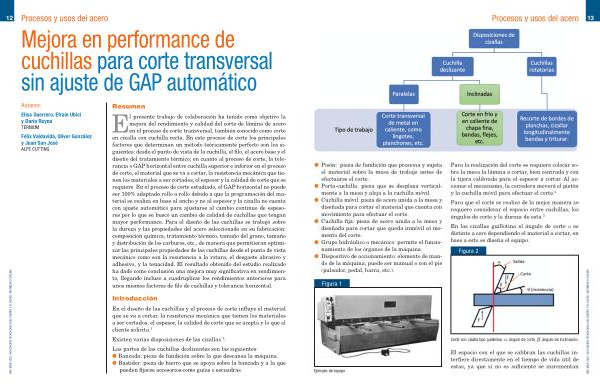

Figura 1
Ejemplo de equipo .
Para la realización del corte se requiere colocar sobre la mesa la lámina a cortar , bien centrada y con la tijera calibrada para el espesor a cortar . Al accionar el mecanismo , la corredera moverá el pistón y la cuchilla móvil para efectuar el corte . 2
Para que el corte se realice de la mejor manera se requiere considerar el espacio entre cuchillas , los ángulos de corte y la dureza de esta . 2
En las cizallas guillotina el ángulo de corte α es distinto a cero dependiendo el material a cortar , en base a esto se diseña el equipo .
Figura 2
Corte con cizalla tipo guillotina . α : ángulo de corte , β : ángulo de inclinación .
El espacio con el que se calibran las cuchillas interfiere directamente en el tiempo de vida útil de estas , ya que si no es suficiente se incrementan
