Laminación
10
ENE-MAR 2025 l ASOCIACIÓN TECNOLÓGICA DEL HIERRO Y EL ACERO l AISTMEXICO . ORG . MX
Laminación

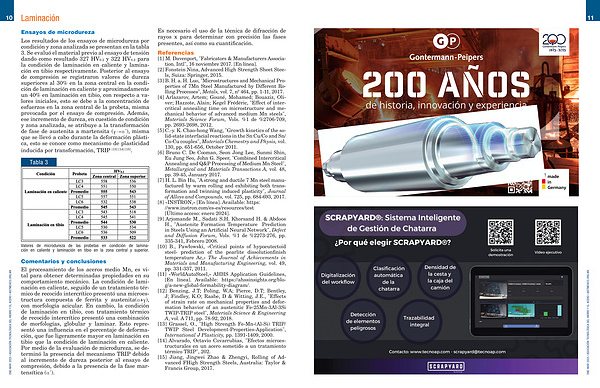

Ensayos de microdureza
Los resultados de los ensayos de microdureza por condición y zona analizada se presentan en la tabla 3 . Se evaluó el material previo al ensayo de tensión dando como resultado 327 HV0.2 y 322 HV0.2 para la condición de laminación en caliente y laminación en tibio respectivamente . Posterior al ensayo de compresión se registraron valores de dureza superiores al 30 % en la zona central en la condición de laminación en caliente y aproximadamente un 40 % en laminación en tibio , con respecto a valores iniciales , esto se debe a la concentración de esfuerzos en la zona central de la probeta , misma provocada por el ensayo de compresión . Además , ese incremento de dureza , en cuestión de condición y zona analizada , se atribuye a la transformación de fase de austenita a martensita ( γ α ´), misma que se llevó a cabo durante la deformación plástica , esto se conoce como mecanismo de plasticidad
inducida por transformación , TRIP [ 13 ] [ 14 ] [ 15 ] .
Tabla 3
Valores de microdureza de las probetas en condición de laminación en caliente y laminación en tibio en la zona central y superior .
Comentarios y conclusiones
El procesamiento de los aceros medio Mn , es vital para obtener determinadas propiedades en su comportamiento mecánico . La condición de laminación en caliente , seguido de un tratamiento térmico de recocido intercrítico presentó una microestructura compuesta de ferrita y austenita ( α + γ ), con morfología acicular . En cambio , la condición de laminación en tibio , con tratamiento térmico de recocido intercrítico presentó una combinación de morfologías , globular y laminar . Esto representó una influencia en el porcentaje de deformación , que fue ligeramente mayor en laminación en tibio que la condición de laminación en caliente . Por medio de la evaluación de microdureza , se determinó la presencia del mecanismo TRIP debido al incremento de dureza posterior al ensayo de compresión , debido a la presencia de la fase martensítica ( α ´).
Es necesario el uso de la técnica de difracción de rayos x para determinar con precisión las fases presentes , así como su cuantificación .
Referencias [ 1 ] M . Davenport , " Fabricators & Manufacturers Association . Intl ", 16 noviembre 2017 . [ En línea ]. [ 2 ] Fonstein Nina , Advanced High Strength Sheet Steels , Suiza : Springer , 2015 .
[ 3 ] B . H . a . H . Luo , " Microstructures and Mechanical Properties of 7Mn Steel Manufactured by Different Rolling Processes ", Metals , vol . 7 , n º 464 , pp . 1-11 , 2017 .
[ 4 ] Arlazarov , Artem ; Gouné , Mohamed ; Bouaziz , Oliver ; Hazzote , Alain ; Kegel Frédéric , " Effect of intercritical annealing time on microstructure and mechanical behavior of advanced medium Mn steels ", Materials Science Forum , Vols . % 1 de % 2706-709 , pp . 2693-2698 , 2012 .
[ 5 ] C . -y . K . Chao-hong Wang , " Growth kinetics of the solid-state interfacial reactions in the Sn Cu / Co and Sn / Co-Cu couples ", Materials Chemestry and Physis , vol . 130 , pp . 651-656 , October 2011 .
[ 6 ] Bruno C . De Cooman , Seon Jong Lee , Sunmi Shin , Eu Jung Seo , John G . Speer , " Combined Intercritical Annealing and Q & P Processing of Medium Mn Steel ", Metallurgical and Materials Transactions A , vol . 48 , pp . 39-45 , January 2017 .
[ 7 ] H . L . Bin Hu , " A strong and ductile 7 Mn steel manufactured by warm rolling and exhibiting both transformation and twinning induced plasticity ", Journal of Alloys and Compounds , vol . 725 , pp . 684-693 , 2017 .
[ 8 ] « INSTRON ,» [ En línea ]. Available : https : // www . instron . com / es-es / resources / test [ Último acceso : enero 2024 ].
[ 9 ] Arjomande M ., Sadati S . H . Khorsand H . & Abdoos H ., " Austenite Formation Temperature Prediction in Steels Using an Artificial Neural Network ", Defect and Diffusion Forum , Vols . % 1 de % 2273-276 , pp . 335-341 , Febrero 2008 .
[ 10 ] B ., Pawłowski , « Critical points of hypoeutectoid steel- prediction of the pearlite dissolutionfinish temperature Ac ,» The Journal of Achievements in Materials and Manufacturing Engineering , vol . 49 , pp . 331-337 , 2011 .
[ 11 ] « WorldAutoSteel ,» AHHS Application Guidelines , [ En línea ]. Available : https :// ahssinsights . org / blog / a-new-global-formability-diagram /.
[ 12 ] Benzing , J . T ; Poling , W . A ; Pierce , D . T ; Bentley , J ; Findley , K . O ; Raabe , D & Witting , J . E ., " Effects of strain rate on mechanical properties and deformation behavior of an austenitic Fe-25Mn-3Al-3Si TWIP-TRIP steel ", Materials Science & Engineering A , vol . A 711 , pp . 78-92 , 2018 .
[ 13 ] Grassel , O ., " High Strength Fe-Mn- ( Al-Si ) TRIP / TWIP Steel Development-Properties-Application ", International J Plasticity , pp . 1391-1409 , 2000 .
[ 14 ] Alvarado , Octavio Covarrubias , " Efectos microestructurales en un acero sometido a un tratamiento térmico TRIP ", 202 .
[ 15 ] Jiang , Jingwei Zhao & Zhengyi , Rolling of Advanced FHigh Strength Steels , Australia : Taylor & Francis Group , 2017 .
