• Zona 4 – Si ha probabilità di innesco della fibrillazione ventricolare in senso crescente procedendo verso destra.
NORMATIVA 13
C
M
Y
CM

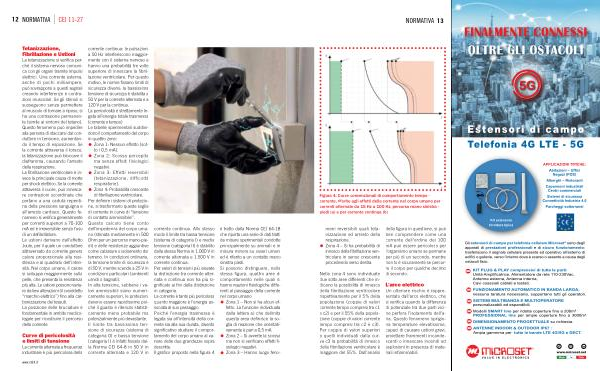

Figura 4. Curve convenzionali di comportamento tempo- corrente, riferite agli effetti della corrente nel corpo umano per correnti alternate da 15 Hz a 100 Hz, percorso mano sinistra- piedi( a) e per corrente continua( b)
MY
CY
CMY
K meni reversibili quali tetanizzazione ed arresto della respirazione.
• Zona 4 – Si ha probabilità di innesco della fibrillazione ventricolare in senso crescente procedendo verso destra.
Nella zona 4 sono individuate due sotto aree differenti che indicano la possibilità di innesco della fibrillazione ventricolare rispettivamente per il 5 % della popolazione( coppie di valori corrente tempo compresi tra c1 e c2) e per il 55 % della popolazione( coppie di valori corrente tempo compresi tra c2 e c3). Per coppie di valori superiori a quelli individuati dalla curva c3 la probabilità di innesco della fibrillazione ventricolare è maggiore del 55 %. Dall’ analisi della figura in questione, si può ben comprendere come una corrente dell’ ordine dei 100 mA può essere pericolosa per l’ organismo umano se permane per più di un secondo, mentre non lo è sicuramente se percorre il corpo per qualche decimo di secondo.
L’ arco elettrico
Un ulteriore rischio è rappresentato dall’ arco elettrico, che si verifica quando la differenza di potenziale tra due parti vicine perfora l’ isolamento dell’ a- ria. Questo fenomeno sprigiona temperature elevatissime, capaci di causare ustioni gravi, proiettare frammenti incandescenti o innescare incendi ed esplosioni in presenza di materiali infiammabili.
