3.2.4

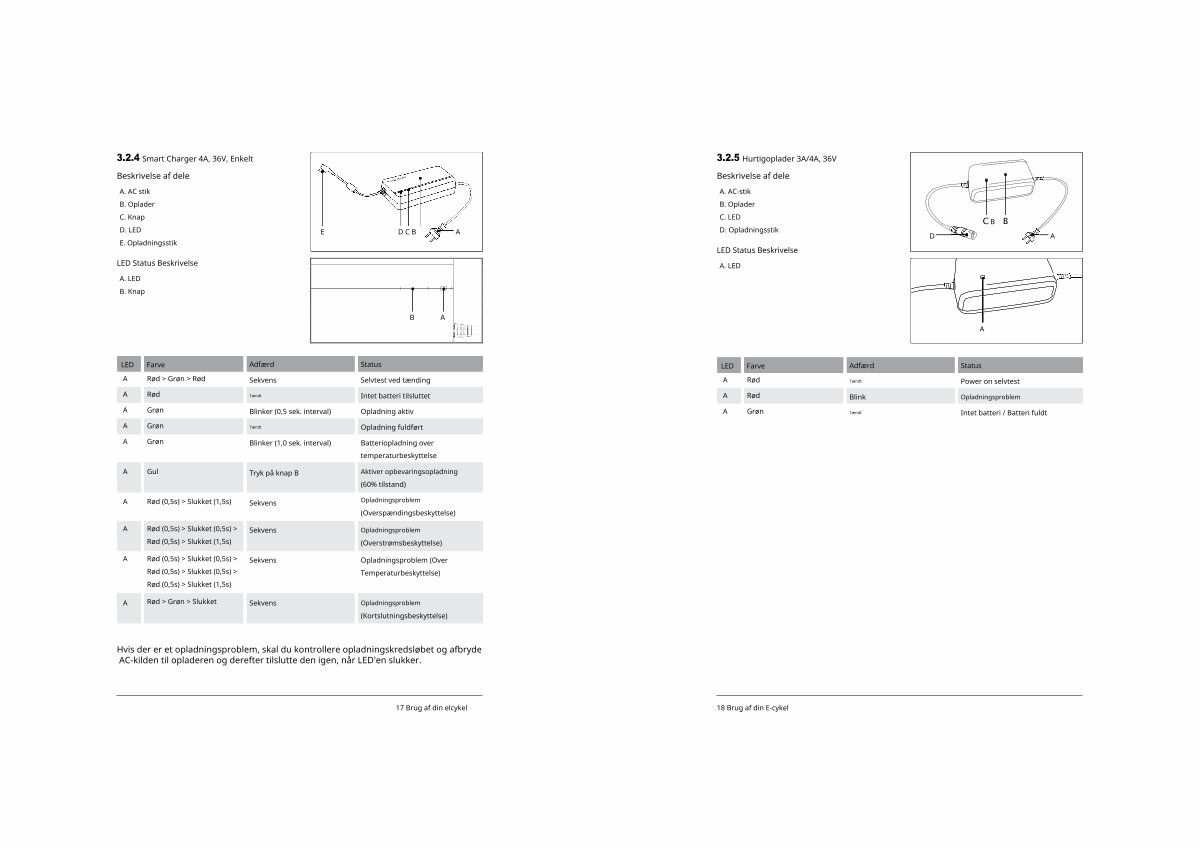

Smart Charger 4A, 36V, Enkelt Beskrivelse af dele A. AC stik B. Oplader C. Knap D. LED E. Opladningsstik
E D C B A
LED Status Beskrivelse A. LED B. Knap
B A
LED |
Farve |
Adfærd |
Status |
A |
Rød > Grøn > Rød |
Sekvens |
Selvtest ved tænding |
A |
Rød |
Tændt |
Intet batteri tilsluttet |
A |
Grøn |
Blinker( 0,5 sek. interval) |
Opladning aktiv |
A |
Grøn |
Tændt |
Opladning fuldført |
A |
Grøn |
Blinker( 1,0 sek. interval) |
Batteriopladning over temperaturbeskyttelse |
A |
Gul |
Tryk på knap B |
Aktiver opbevaringsopladning( 60 % tilstand) |
A Rød( 0,5s) > Slukket( 1,5s) Sekvens
Opladningsproblem( Overspændingsbeskyttelse)
A Rød( 0,5s) > Slukket( 0,5s) > Rød( 0,5s) > Slukket( 1,5s)
A Rød( 0,5s) > Slukket( 0,5s) > Rød( 0,5s) > Slukket( 0,5s) > Rød( 0,5s) > Slukket( 1,5s)
Sekvens
Sekvens
Opladningsproblem( Overstrømsbeskyttelse)
Opladningsproblem( Over Temperaturbeskyttelse)
A Rød > Grøn > Slukket Sekvens Opladningsproblem( Kortslutningsbeskyttelse)
Hvis der er et opladningsproblem, skal du kontrollere opladningskredsløbet og afbryde AC-kilden til opladeren og derefter tilslutte den igen, når LED ' en slukker.
17 Brug af din elcykel
