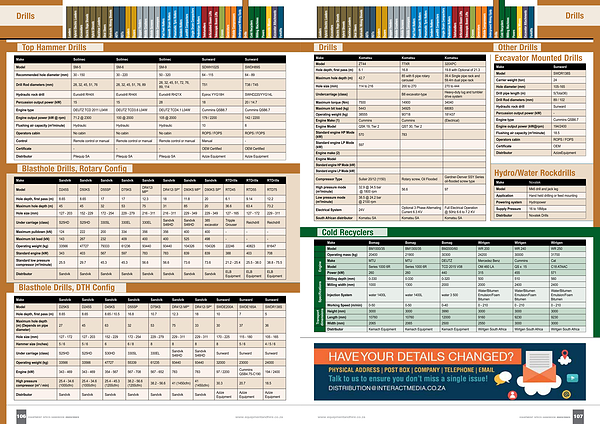

Equipment Specs Handbook 2022/23 | Page 108

Drills
Top Hammer Drills
Blasthole Drills , Rotary Config
Drills
Loaders Hybrid Electric Loaders Excavators Electric Rope Shovels Hybrid Shovels Backhoe Loaders Skid Steers Hydraulic Mining Shovels ADTs RDTs Graders Dozers Hopper Feeders Mobile Crushers Mobile Screens Mobile Conveyors Pad Foot Rollers Smooth Drum Rollers Pneumatic Tyre Rollers Tandem Rollers Landfill Compactors Single Drum Compactors Pedestrian Rollers Telehandlers Articulated Boom Lifts Telescopic Boom Lifts Cranes Generators Mobile Compressors Underground Mining Equip . Drills Cold Recyclers Milling Machines Pavers Concrete Mixers Excavator Attachments Forklifts
Top Hammer Drills
Make
Soilmec
Soilmec
Soilmec
Sunward
Sunward
Model
SM-5
SM-6
SM-9
SDWH102S
SWDH89S
Recommended hole diameter ( mm )
30 - 150
30 - 220
50 - 320
64 - 115
64 - 89
Drill Rod diameters ( mm ) 28 , 32 , 45 , 51 , 76 28 , 32 , 45 , 51 , 76 , 89
28 , 32 , 45 , 51 , 72 , 76 , 89 , 114
T51
T38 / T45
Hydraulic rock drill
Eurodrill RH4X
Eurodrill RH4X
Eurodrill RH21X
Epiroc YYG18H
SWHD220 / YYG14L
Percussion output power ( kW )
15
15
28
18
20 / 14.7
Engine type
DEUTZ TCD 2011 L04W
DEUTZ TCD3.6 L04W
DEUTZ TCD4.1 L04W
Cummins QSB8.7
Cummins QSB6.7
Engine output power ( kW @ rpm )
71.2 @ 2300
100 @ 2000
105 @ 2000
179 / 2200
142 / 2200
Flushing air capacity ( m 3 / minute )
Hydraulic
Hydraulic
Hydraulic
10
6
Operators cabin
No cabin
No cabin
No cabin
ROPS / FOPS
ROPS / FOPS
Control
Remote control or manual
Remote control or manual
Remote control or manual
Manual
-
Certificate
-
-
-
OEM Certified
OEM Certified
Distributor
Pilequip SA
Pilequip SA
Pilequip SA
Azize Equipment
Azize Equipment
Blasthole Drills , Rotary Config
Make Sandvik Sandvik Sandvik Sandvik Sandvik Sandvik Sandvik Sandvik RTDrills RTDrills RTDrills
Model D245S D50KS D55SP D75KS
DR412i MP *
DR412i SP * D90KS MP * D90KS SP * RTD45 RTD55 RTD75
Hole depth , first pass ( m ) 8.65 8.65 17 17 12.3 18 11.8 20 6.1 9.14 12.2 Maximum hole depth ( m ) 45 45 32 53 75 31 85 20 36.6 63.4 73.2 Hole size ( mm ) 127 - 203 152 - 229 172 - 254 229 - 279 216 - 311 216 - 311 229 - 349 229 - 349 127 - 165 127 - 172 229 - 311
Under carriage ( class ) S25HD S25HD 330SL 330EL 330EL
Sandvik S46HD
Sandvik S46HD
385 excavator
Tripple Grouser
Reichdrill
Reichdrill
Maximum pulldown ( kN )
124
222
200
334
356
356
400
400
-
-
-
Maximum bit load ( kN )
143
267
232
409
400
400
525
498
-
-
-
Operating weight ( kg )
33566
47727
79333
61236
93440
93440
104326
104326
22246
40823
81647
Standard engine ( kW )
343
403
567
597
783
783
839
839
388
403
708
Standard low pressure compressor ( m 3 / minute )
25.5 29.7 45.3 45.3 56.6 56.6 73.6 73.6 21.2 - 25.4 25.5 - 38.0 38.8 - 75.5
Distributor Sandvik Sandvik Sandvik Sandvik Sandvik Sandvik Sandvik Sandvik
ELB Equipment
ELB Equipment
ELB Equipment
Blasthole Drills , DTH Config
Make Sandvik Sandvik Sandvik Sandvik Sandvik Sandvik Sandvik Sunward Sunward Sunward Model D25KS D245S D45KS D55SP D75KS DR412i MP * DR412i SP * SWDE200A SWDE165A SWDR138S Hole depth , first pass ( m ) 8.65 8.65 8.65 / 10.5 16.8 10.7 12.3 18 10 7 5
Maximum hole depth ( m ) ( Depends on pipe diameter )
27 45 63 32 53 75 33 30 37 36
Hole size ( mm ) 127 - 172 127 - 203 152 - 229 172 - 254 229 - 279 229 - 311 229 - 311 170 - 225 115 - 180 105 - 165 Hammer size ( inches ) 5 / 6 5 / 6 6 6 / 8 8 8 8 8 5 / 6 4 / 5 / 6
Under carriage ( class ) S25HD S25HD S30HD 330SL 330EL
Sandvik S46HD
Sandvik S46HD
Sunward Sunward Sunward
Operating weight ( kg ) 33566 33566 47727 55339 61235 93440 93440 32000 23000 24000
Engine ( kW ) 343 - 469 343 - 469 354 - 567 567 - 708 567 - 652 783 783 97 / 2200
Cummins QSB4.75-C190
194 / 2400
High pressure compressor ( m ³ / min )
25.4 - 34.6 ( 1000cfm )
25.4 - 34.6 ( 1000cfm )
25.4 - 45.3 ( 1200cfm )
38.2 - 56.6 ( 1200cfm )
38.2 - 56.6 41 ( 1450cfm )
41 ( 1450cfm )
30.3 20.7 18.5
Distributor Sandvik Sandvik Sandvik Sandvik Sandvik Sandvik Sandvik
Azize Equipment
Azize Equipment
Azize Equipment
