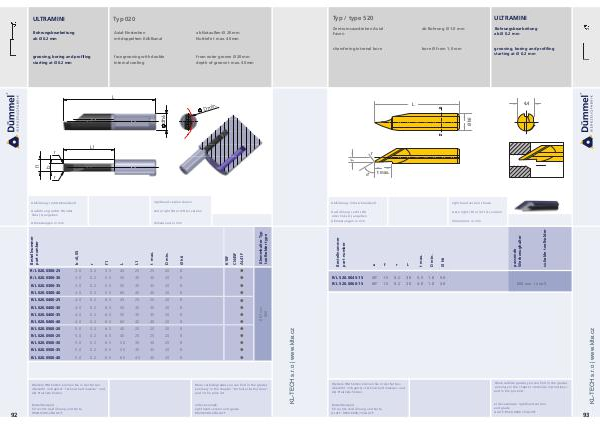

ULTRAMINI Typ 020 Bohrungsbearbeitung
ab Ø 0.2 mm Axial-Einstechen
mit doppeltem Kühlkanal ab Nutaußen-Ø 20 mm
Nuttiefe t max. 40 mm
grooving, boring and profiling
starting at Ø 0.2 mm face grooving with double
internal cooling from outer groove Ø 20 mm
depth of groove t max. 40 mm
L
in.
D m
L1
r
92
45 25 25 20 8
5.5 50 30 30 20 8
R/L 020.0300-35 3.0 0.2 5.5 55 35 35 20 8
R/L 020.0300-40 3.0 0.2 5.5 60 40 40 20 8
R/L 020.0400-25 4.0 0.2 6.0 45 25 25 20 8
R/L 020.0400-30 4.0 0.2 6.0 50 30 30 20 8
R/L 020.0400-35 4.0 0.2 6.0 55 35 35 20 8
R/L 020.0400-40 4.0 0.2 6.0 60 40 40 20 8
R/L 020.0500-20 5.0 0.2 6.5 40 20 20 20 8
R/L 020.0500-25 5.0 0.2 6.5 45 25 25 20 8
R/L 020.0500-30 5.0 0.2 6.5 50 30 30 20 8
R/L 020.0500-35 5.0 0.2 6.5 55 35 35 20 8
R/L 020.0500-40 5.0 0.2 6.5 60 40 40 20 8
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste finden. More carbide grades you can find in the grades
summary in the chapter "technical instructions"
and in the price list.
Bestellbeispiel:
für rechte Ausführung und Sorte
R020-0300-25/AL41F order-example:
righthand version and grade
R020.0300-25/AL41F
5.5 0.2 0.2 3.0 3.0 R/L 020.0300-30 R/L 020.0300-25 dimensions in mm
Abmessungen in mm state right (R) or left (L) version
Ausführung rechts (R) oder
links (L) angeben righthand version shown
Abbildung: rechtsschneidend
Klemmhalter
r
