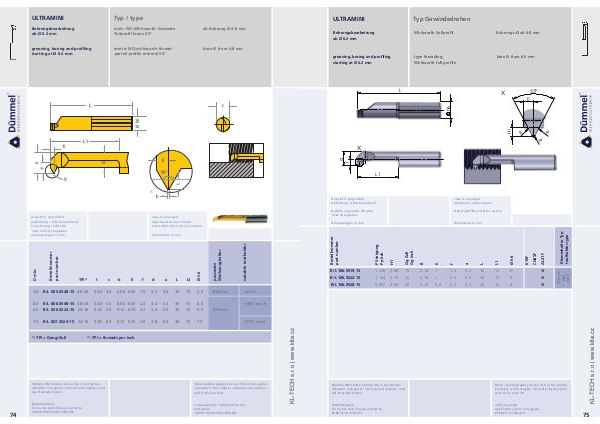

ULTRAMINI Typ Gewindedrehen Bohrungsbearbeitung
ab Ø 0.2 mm Whitworth Vollprofil Bohrungs-Ø ab 6.0 mm
grooving, boring and profiling
starting at Ø 0.2 mm type threading,
Whitworth full profile bore Ø from 6.0 mm
L
55°
X
R
E
X
0.18 1 2.3 5.3 30 15 6
22 0.16 1 2.3 5.3 30 15 6
R/L 106.5528-15 0.907 0.58 28 0.12 0.8 2.3 5.3 30 15 6
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste finden. More carbide grades you can find in the grades
summary in the chapter "technical instructions"
and in the price list.
Bestellbeispiel:
für rechte Ausführung und Sorte
R106.5519-15/AL41F order-example:
righthand version and grade
R106.5519-15/AL41F
19 0.74 0.86 1.154 1.336 R/L 106.5522-15 R/L 106.5519-15 dimensions in mm
Abmessungen in mm state right (R) or left (L) version
Ausführung rechts (R) oder
links (L) angeben view X: enlarged
righthand version shown
Ansicht X: vergrößert
Abbildung: rechtsschneidend
Klemmhalter
L1
75
