system 500
Nut- und Trennfräsen

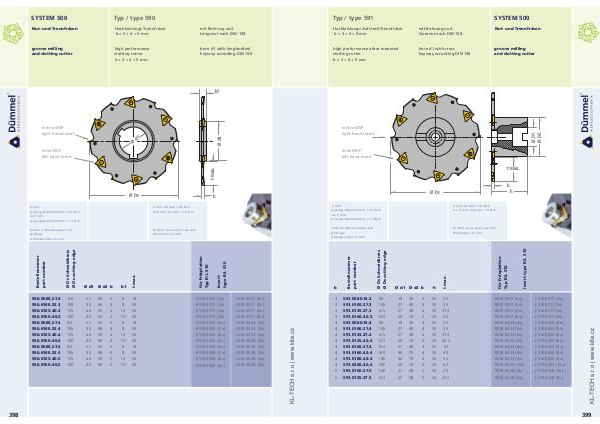

Typ / type 590
Hochleistungs Trennfräser b = 3 + 4 + 5 mm mit Bohrung und Längsnut nach DIN 138 groove milling and slotting cutter high performance slotting cutter b = 3 + 4 + 5 mm bore d1 with longitudinal keyway according DIN 138 t max.
L b1 h rechte WSP right hand insert
Ø d1
Ø d2 linke WSP left hand insert t max.
L
Ø Ds b
3 mm: Anzugs-Drehmoment = 0.7 Nm 4 + 5 mm: Anzugs-Drehmoment = 1.3 Nm
weitere Abmessungen auf Anfrage Abmessungen in mm
3 mm: torque = 0.7 Nm 4 + 5 mm: torque = 1.3 Nm
further sizes upon request dimensions in mm
Bestellnummer part number
Ø Ds Schneidkreis Ø Ds cutting edge
Ø d1 Ø d2 b
b1
t max.
für Fräsplatten Typ R / L 510
insert type R / L 510
590.0080.27.3 590.0100.32.3 590.0125.40.3 590.0160.40.3 590.0080.27.4 590.0100.32.4 590.0125.40.4 590.0160.40.4 590.0080.27.5 590.0100.32.5 590.0125.40.5 590.0160.40.5
80 100 125 160 80 100 125 160 80 100 125 160
27 32 40 40 27 32 40 40 27 32 40 40
40 46 54 54 42 48 58 58 42 48 58 58
3 3 3 3 4 4 4 4 5 5 5 5
8 8 10 10 8 8 10 10 8 8 10 10
18 25 32 50 18 25 32 50 18 25 32 50
R510.0317.( 4x) R510.0317.( 5x) R510.0317.( 6x) R510.0317.( 8x) R510.0423.( 4x) R510.0423.( 5x) R510.0423.( 6x) R510.0423.( 8x) R510.0528.( 4x) R510.0528.( 5x) R510.0528.( 6x) R510.0528.( 8x)
L510.0317.( 4x) L510.0317.( 5x) L510.0317.( 6x) L510.0317.( 8x) L510.0423.( 4x) L510.0423.( 5x) L510.0423.( 6x) L510.0528.( 8x) L510.0528.( 4x) L510.0528.( 5x) L510.0528.( 6x) L510.0528.( 8x)
