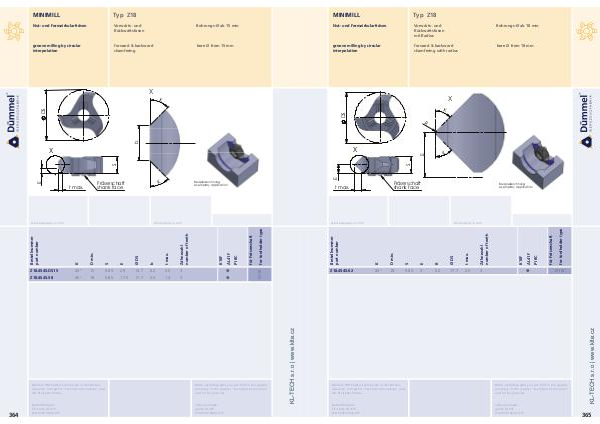

MINIMILL
Nut- und Formzirkularfräsen
groove milling by circular interpolation
Typ Z18
Vorwärts- und Rückwärtsfasen mit Radius
forward & backward chamfering with radius
Bohrungs-Ø ab 18 mm
bore Ø from 18 mm
X
DS
K
R
X
E
K
S
E t max.
Fräserschaft shank face
Beispielzeichnung exemplary application
Abmessungen in mm dimensions in mm
Bestellnummer part number
K
D min.
S
E
R
Ø DS
t max.
Zähnezahl number of teeth
K10F AL41F P18C
für Fräserschaft for toolholder type
Z18.4545.02 45 ° 18 5.85 3 0.2 17.7 2.5 3 • ZH18
Weitere HM Sorten können Sie in der Sortenübersicht im Kapitel " Technische Hinweise " und der Preisliste finden.
Bestellbeispiel: für Sorte AL41F: Z18.4545.02 / AL41F
More carbide grades you can find in the grades summary in the chapter " technical instructions " and in the price list.
order-example: grade AL41F: Z18.4545.02 / AL41F
KL-TECH s. r. o | www. klte. cz
365
