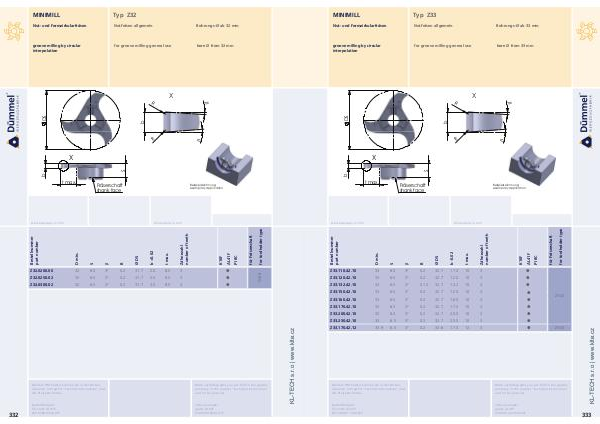

MINIMILL
Nut- und Formzirkularfräsen
Typ Z33
Nutfräsen allgemein Bohrungs-Ø ab 33 mm groove milling by circular interpolation for groove milling general use bore Ø from 33 mm
R
X
���
b
S
DS
b
R
���
X
t max.
Fräserschaft shank face
Beispielzeichnung exemplary application
Abmessungen in mm dimensions in mm
Bestellnummer part number
D min.
S
β
R
Ø DS
b-0.02
t max.
Zähnezahl number of teeth
K10F
AL41F
P18C
für Fräserschaft
for toolholder type
Z33.110.42.10
33
6.5
3 °
0.2
32.7
1.10
10
3
•
Z33.120.42.10
33
6.5
3 °
0.2
32.7
1.20
10
3
•
Z33.132.42.10
33
6.5
3 °
0.15
32.7
1.32
10
3
•
Z33.150.42.10 Z33.160.42.10
33
33
6.5
6.5
3 °
3 °
0.2
0.2
32.7
32.7
1.50
1.60
10
10
3
3
•
•
ZH22
Z33.170.42.10
33
6.5
3 °
0.2
32.7
1.70
10
3
•
Z33.200.42.10
33
6.5
3 °
0.2
32.7
2.00
10
3
•
Z33.250.42.10
33
6.5
3 °
0.2
32.7
2.50
10
3
•
Z33.170.42.12
33.9
6.5
3 °
0.2
33.6
1.70
12
3
• ZH33
Weitere HM Sorten können Sie in der Sortenübersicht im Kapitel " Technische Hinweise " und der Preisliste finden.
Bestellbeispiel: für Sorte AL41F: Z33.200.42.10 / AL41F
More carbide grades you can find in the grades summary in the chapter " technical instructions " and in the price list.
order-example: grade AL41F: Z33.200.42.10 / AL41F
