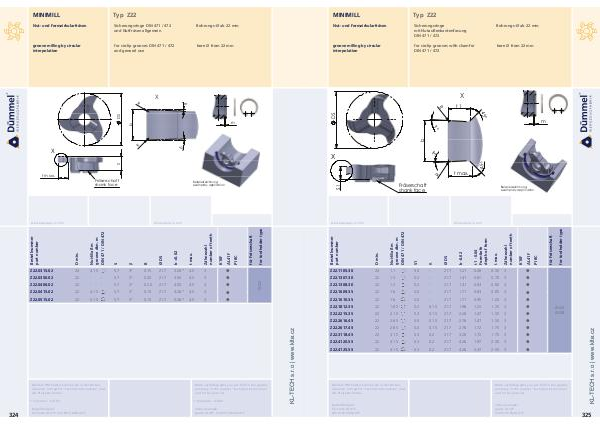

MINIMILL Typ Z22 Nut- und Formzirkularfräsen Sicherungsringe
mit Nutaußenkantenfasung
DIN 471 / 472 Bohrungs-Ø ab 22 mm
groove milling by circular
interpolation for circlip grooves with chamfer
DIN 471 / 472 bore Ø from 22 mm
X
t 1
m
X
t max.
Fräserschaft
shank face
Beispielzeichnung
exemplary application
3 
0.70 3 
Z22.1308.30 22 1.3 5.2 - 21.7 1.41 0.83 0.85 3 
Z22.1609.35 22 1.6 5.0 - 21.7 1.71 0.83 0.85 3 
Z22.1610.35 22 1.6 5.0 - 21.7 1.71 0.95 1.00 3 
Z22.1812.35 22 1.85 5.2 0.15 21.7 1.96 1.23 1.25 3 
Z22.2215.35 22 2.15 5.3 0.15 21.7 2.26 1.47 1.50 3 
Z22.2616.45 22 2.65 5.0 0.15 21.7 2.76 1.47 1.50 3 
Z22.2617.45 22 2.65 5.0 0.15 21.7 2.76 1.72 1.75 3 
Z22.3118.45 22 3.15 5.3 0.2 21.7 3.26 1.72 1.75 3 
Z22.4120.55 22 4.15 5.3 0.2 21.7 4.26 1.97 2.00 3 
Z22.4125.55 22 4.15 5.3 0.2 21.7 4.26 2.47 2.50 3 
ZH22
ZH28
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste finden. More carbide grades you can find in the grades
summary in the chapter "technical instructions"
and in the price list.
Bestellbeispiel:
für Sorte AL41F:
Z22.4125.55/AL41F order-example:
grade AL41F:
Z22.4125.55/AL41F
0.50 0.67
for
0.49 1.41
Fräserschaft
1.21 21.7 21.7 - - 5.2 5.0 1.1 1.3 22 22 Z22.1105.30 Z22.1307.30
dimensions in mm
Abmessungen in mm
