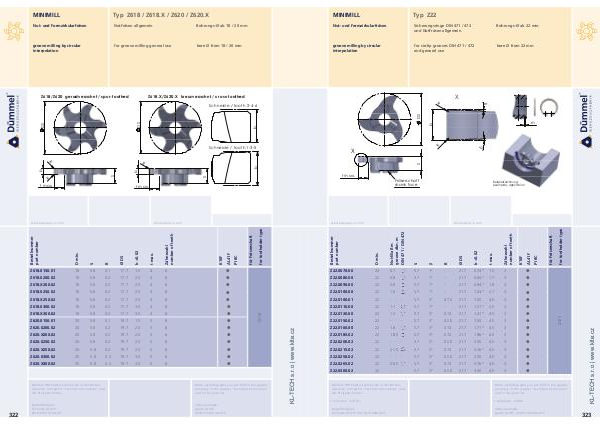

MINIMILL Typ Z618 / Z618.X / Z620 / Z620.X
Nut- und Formzirkularfräsen Nutfräsen allgemein Bohrungs-Ø ab 18 / 20 mm
groove milling by circular
interpolation for groove milling general use bore Ø from 18 / 20 mm
Z618/Z620 geradverzahnt / spur-toothed
Z618.X/Z620.X kreuzverzahnt / cross-toothed
Schneide / tooth 2-4-6
Schneide / tooth 1-3-5
R
t max.
t max.
322
4 6 
2.0 4 6 
Z618.X200.02 18 5.8 0.2 17.7 2.0 4 6 
Z618.0250.02 18 5.8 0.2 17.7 2.5 4 6 
Z618.X250.02 18 5.8 0.2 17.7 2.5 4 6 
Z618.0300.02 18 5.8 0.2 17.7 3.0 4 6 
Z618.X300.02 18 5.8 0.2 17.7 3.0 4 6 
Z620.0150.01 20 5.8 0.1 19.7 1.5 5 6 
Z620.0200.02 20 5.8 0.2 19.7 2.0 5 6 
Z620.X200.02 20 5.8 0.2 19.7 2.0 5 6 
Z620.0250.02 20 5.8 0.2 19.7 2.5 5 6 
Z620.X250.02 20 5.8 0.2 19.7 2.5 5 6 
Z620.0300.02 20 5.8 0.2 19.7 3.0 5 6 
Z620.X300.02 20 5.8 0.2 19.7 3.0 5 6 
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste finden. More carbide grades you can find in the grades
summary in the chapter "technical instructions"
and in the price list.
Bestellbeispiel:
für Sorte AL41F:
Z618.0150.01/AL41F order-example:
grade AL41F:
Z618.0150.01/AL41F
1.5 17.7
for
17.7 0.2 0.1 5.8
Fräserschaft
5.8 18 18 Z618.0200.02 Z618.0150.01
dimensions in mm
Abmessungen in mm
