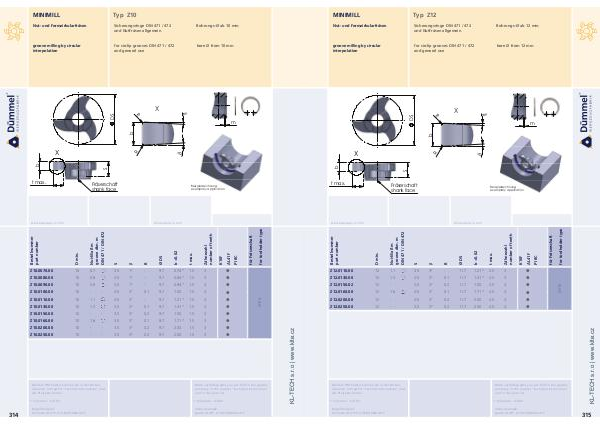

MINIMILL Typ Z12 Nut- und Formzirkularfräsen Sicherungsringe DIN 471 / 472
und Nutfräsen allgemein Bohrungs-Ø ab 12 mm
groove milling by circular
interpolation for circlip grooves DIN 471 / 472
and general use bore Ø from 12 mm
X
m
X
t max.
Fräserschaft
shank face
Beispielzeichnung
exemplary application
11.7 1.21* 2.5 3
0.1 11.7 1.41* 2.5 3
Z12.0150.02 12 - 3.5 3° 0.2 11.7 1.50 2.5 3
Z12.0160.00 12 1.6 3.5 3° 0.1 11.7 1.71* 2.5 3
Z12.0200.00 12 - 3.5 3° 0.2 11.7 2.00 2.5 3
Z12.0250.00 12 - 3.5 3° 0.2 11.7 2.50 2.5 3
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste finden.
* Toleranz : b-0.02
Bestellbeispiel:
für Sorte AL41F:Z12.0160.00/AL41F
More carbide grades you can find in the grades
summary in the chapter "technical instructions"
and in the price list.
* tolerance: b-0.02
order-example:
grade AL41F: Z12.0160.00/AL41F
- 3°
for
3° 3.5 3.5 1.3
Fräserschaft
1.1 12 12 Z12.0130.00 Z12.0110.00
dimensions in mm
Abmessungen in mm
