MIKROMILL Hinweise
Nut- und Formzirkularfräsen Grundsätzliche Informationen zum Gewindefräsen
groove milling
by circular interpolation Basic information about thread milling
Vor- und Nachschnitt
Beim Zirkularfräsen von Gewinden entsteht durch die Steigung ein Vor- und Nachschnitt. Um hier die Verletzung des Gewin-
deprofils so gering wie möglich zu halten muß ein Werkzeug mit einem möglichst kleinen Schneidkreis gewählt werden.

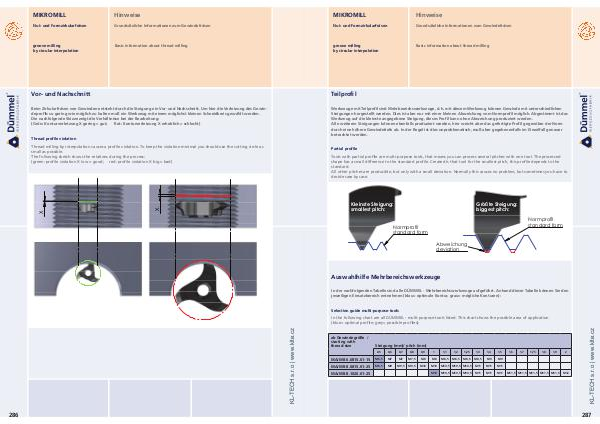

Die nachfolgende Skizze zeigt die Verhältnisse bei der Bearbeitung:
(Grün: Konturverletzung X gering = gut;
Rot: Konturverletzung X erheblich = schlecht)
Thread profile violation
Thread milling by interpolation causes a profile violation. To keep the violation minimal you should use the cutting circle as
small as possible.
The following sketch shows the relations during the process:
(green: profile violation X low = good; red: profile violation X big = bad)
286
