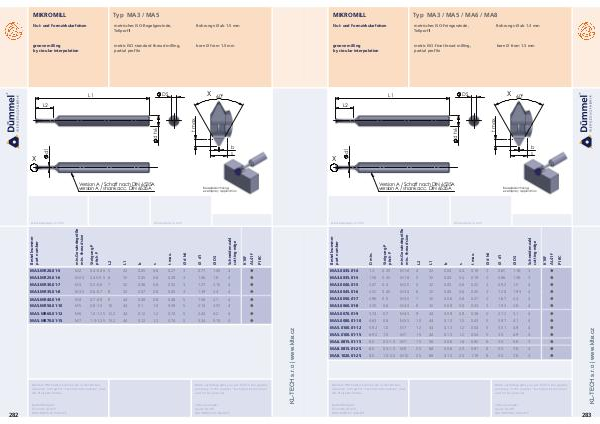

MIKROMILL Typ MA3 / MA5 Nut- und Formzirkularfräsen metrisches ISO-Regelgewinde,
Teilprofil Bohrungs-Ø ab 1.5 mm
groove milling
by circular interpolation metric ISO-standard thread milling,
partial profile bore Ø from 1.5 mm
X
DS
L1
60°
L2
Version A / Schaft nach DIN 6535A
version A / shank acc. DIN 6535A
dimensions in mm
32 0.05 0.6 0.27 3 0.77 1.45 4 
0.45-0.5 6 32 0.05 0.6 0.29 3 1.06 1.8 4 
MA3.MR30.01-7 M3 0.5-0.6 7 32 0.06 0.6 0.35 3 1.27 2.15 4 
MA3.MR35.01-8 M3.5 0.6-0.7 8 32 0.07 0.8 0.40 3 1.39 2.4 4 
MA5.MR40.01-9 M4 0.7-0.8 9 44 0.08 0.8 0.46 5 1.58 2.7 4 
MA5.MR50.01-10 M5 0.8-1.0 10 44 0.1 1.0 0.59 5 2.14 3.57 4 
MA5.MR60.01-12 M6 1.0-1.25 12.2 44 0.12 1.2 0.74 5 2.44 4.2 4 
MA5.MR70.01-15 M7 1.0-1.25 15.2 44 0.12 1.2 0.74 5 3.34 5.15 4 
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste finden. More carbide grades you can find in the grades
summary in the chapter "technical instructions"
and in the price list.
Bestellbeispiel:
für Sorte AL41F:
MA3.MR20.01-5/AL41F order-example:
grade AL41F:
MA3.MR20.01-5/AL41F
0.4-0.45 5 M2.5 M2 MA3.MR25.01-6 MA3.MR20.01-5
Abmessungen in mm
282
Beispielzeichnung
exemplary application
P18C
X
b
s
