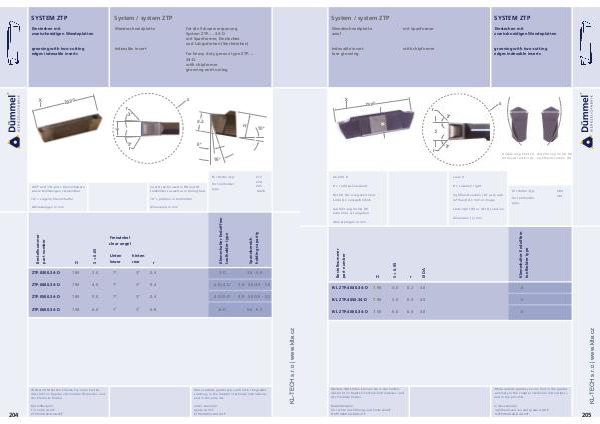

H
System / system ZTP
Wendeschneidplatte axial mit Spanformer
SYSTEM Ztp
Einstechen mit zweischneidigen Wendeplatten indexable insert face grooving with chipformer grooving with two-cutting edges indexable inserts
X
29.90
r
3 °
x
S
r
3 °
Ausführung links( L) lefthand version( L)
Ausführung rechts( R) righthand version( R)
Ansicht X
view X
R = rechtsschneidend
Rechts( R): wie gezeichnet Links( L): spiegelbildlich
R = rotation right
righthand version( R): as shown lefthand( L): mirror image
Für Halter-Typ:
for toolholder type:
280 281
Ausführung rechts( R) oder links( L) angeben
Abmessungen in mm
state right( R) or left( L) version
dimensions in mm
Bestellnummer part number
H
S + 0.05
r
Ø DA
Klemmhalter Endziffern toolholder type
R / L ZTP. 4040.34-D
7.90
4.0
0.2
40
. 4
R / L ZTP. 4050.34-D
7.90
5.0
0.4
40
. 5
R / L ZTP. 4060.34-D
7.50
6.0
0.4
40
. 6
Weitere HM Sorten können Sie in der Sortenübersicht im Kapitel » Technische Hinweise « und der Preisliste finden.
Bestellbeispiel: für rechte Ausführung und Sorte AL41F: R. ZTP. 4040.34-D / AL41F
More carbide grades you can find in the grades summary in the chapter » technical instructions « and in the price list.
order-example: righthand version and grade AL41F: R. ZTP. 4040.34-D / AL41F
205
