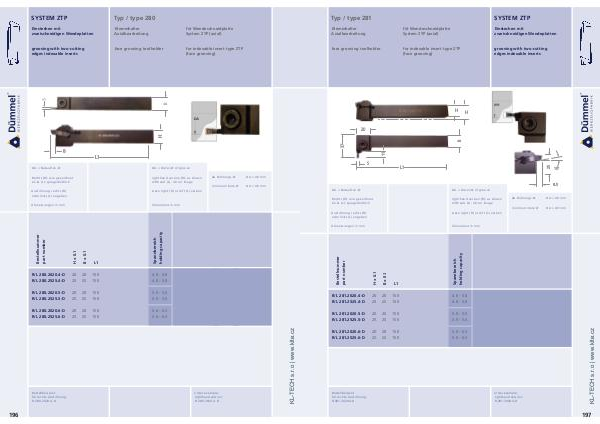

SYSTEM Ztp
Typ / type 281
Klemmhalter
Axialbearbeitung für Wendeschneidplatte
System ZTP (axial) Einstechen mit
zweischneidigen Wendeplatten
face grooving toolholder for indexable insert type ZTP
(face grooving) grooving with two-cutting
edges indexable inserts
H
H
20
S
L1
10°
8.5
Rechts (R): wie gezeichnet
Links (L): spiegelbildlich righthand version (R): as shown
lefthand (L): mirror image
Ausführung rechts (R)
oder links (L) angeben state right (R) or left (L) version
Abmessungen in mm dimensions in mm
20
25 20
25 150
150 4.0 - 5.0
4.0 - 5.0
R/L 281.2020.5-D
R/L 281.2525.5-D 20
25 20
25 150
150 5.0 - 5.5
5.0 - 5.5
R/L 281.2020.6-D
R/L 281.2525.6-D 20
25 20
25 150
150 5.6 - 6.3
5.6 - 6.3
Bestellbeispiel:
für rechte Ausführung:
R.281.2020.4-D
DA = 40 mm
minimum bore Ø DA = 40 mm
order-example:
righthand version:
R.281.2020.4-D
R/L 281.2020.4-D
R/L 281.2525.4-D
L1
ab Bohrungs-Ø DA = Outer-Ø of groove
DA = Nutaußen-Ø
197
