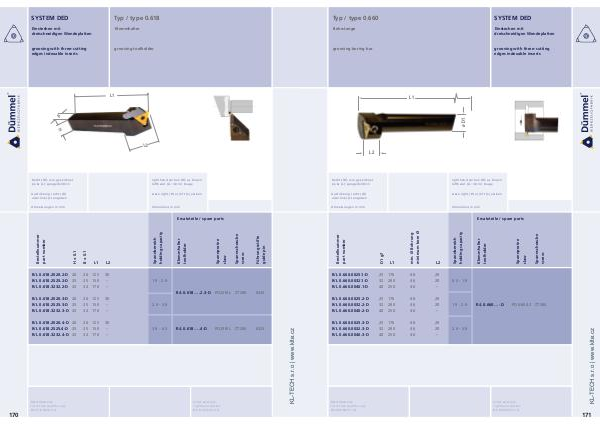

Typ / type 0.660 SYSTEM DED
Bohrstange Einstechen mit
dreischneidigen Wendeplatten
grooving boring bar grooving with three-cutting
edges indexable inserts
L1
L2
Rechts (R): wie gezeichnet
Links (L): spiegelbildlich righthand version (R): as shown
lefthand (L): mirror image
Ausführung rechts (R)
oder links (L) angeben state right (R) or left (L) version
Abmessungen in mm dimensions in mm
25
32
40 170
200
250 46
46
46 20
20
– 0.5 - 1.9
R/L 0.660.0025.2-D
R/L 0.660.0032.2-D
R/L 0.660.0040.2-D 25
32
40 170
200
250 46
46
46 20
20
– 1.9 - 2.9
R/L 0.660.0025.3-D
R/L 0.660.0032.3-D
R/L 0.660.0040.3-D 25
32
40 170
200
250 46
46
46 20
20
– 2.9 - 3.9
Bestellbeispiel:
für rechte Ausführung:
R.0.660.0025.1-D
Spannschraube
R/L 0.660 … -D
PD0.660.2 ZT300
order-example:
righthand version:
R.0.660.0025.1-D
R/L 0.660.0025.1-D
R/L 0.660.0032.1-D
R/L 0.660.0040.1-D
L1 L2
Ersatzteile / spare parts
171
