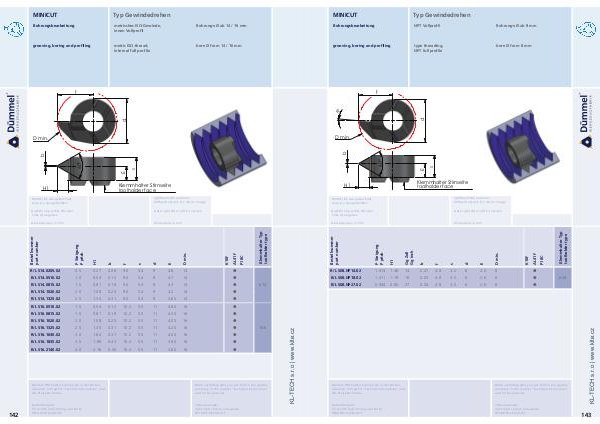

Duemmel - katalog | KL-TECH s.r.o. | www.klte.cz Duemmel | Page 144

MINICUT Typ Gewindedrehen Bohrungsbearbeitung metrisches ISO-Gewinde,
innen Vollprofil Bohrungs-Ø ab 14 / 16 mm
grooving, boring and profiling metric ISO-thread,
internal full profile bore Ø from 14 / 16 mm
f
D min.
142
0.06 9.0 5.4 9 4.8 14 
0.54 0.12 9.0 5.4 9 4.7 14 
R/L S14.0815.02 1.5 0.81 0.18 9.0 5.4 9 4.3 14 
R/L S14.1020.02 2.0 1.08 0.25 9.0 5.4 9 4.2 14 
R/L S14.1325.02 2.5 1.35 0.31 9.0 5.4 9 3.65 14 
R/L S16.0510.02 1.0 0.54 0.12 10.2 5.5 11 4.80 16 
R/L S16.0815.02 1.5 0.81 0.18 10.2 5.5 11 4.30 16 
R/L S16.1020.02 2.0 1.08 0.25 10.2 5.5 11 4.05 16 
R/L S16.1325.02 2.5 1.35 0.31 10.2 5.5 11 4.20 16 
R/L S16.1630.02 3.0 1.62 0.37 10.2 5.5 11 4.00 16 
R/L S16.1835.02 3.5 1.89 0.43 10.2 5.5 11 3.90 16 
R/L S16.2140.02 4.0 2.16 0.50 10.2 5.5 11 3.60 16 
614
616
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste finden. More carbide grades you can find in the grades
summary in the chapter "technical instructions"
and in the price list.
Bestellbeispiel:
für rechte Ausführung und Sorte
RS16.0510.02/AL41F order-example:
righthand version and grade
RS16.0510.02/AL41F
0.27 1.0
Klemmhalter
0.5 R/L S14.0510.02 R/L S14.0205.02 dimensions in mm
Abmessungen in mm state right (R) or left (L) version
Ausführung rechts (R) oder
links (L) angeben righthand (R): as shown
lefthand version (L): mirror image
Rechts (R): wie gezeichnet
Links (L): spiegelbildlich
Klemmhalter Stirnseite
toolholder face
H1
