DBV Product Technical Guide Fall 2021 | Seite 98

DBV Rainscreen Facade Product Technical Guide

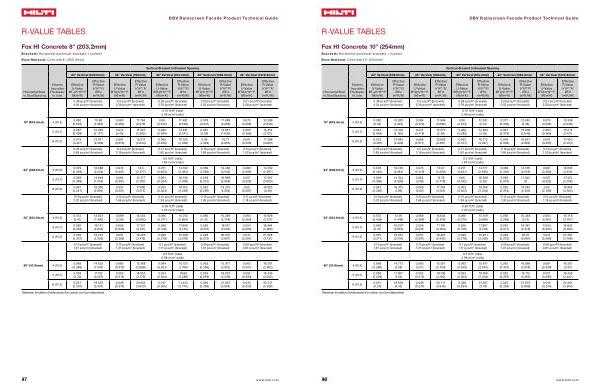

R-VALUE TABLES
Fox HI Concrete 8 " ( 203.2mm )
Brackets : Horizontal aluminum brackets + isolator Base Material : Concrete 8 " ( 203.2mm )
Vertical Bracket to Bracket Spacing 24 " Vertical ( 609.6mm ) 30 " Vertical ( 762mm ) 36 " Vertical ( 914.4mm ) 42 " Vertical ( 1066.8mm ) 48 " Vertical ( 1219.2mm )
Horizontal Stud to Stud Spacing
Exterior Insulation Thickness * in . ( cm )
Effective U-Value BTU / h * ft ²*° F ( W / m ² K )
Effective R-Value h * ft ²*° F / BTU ( m ² K / W )
Effective U-Value BTU / h * ft ²*° F ( W / m ² K )
Effective R-Value h * ft ²*° F / BTU ( m ² K / W )
Effective U-Value BTU / h * ft ²*° F ( W / m ² K )
Effective R-Value h * ft ²*° F / BTU ( m ² K / W )
Effective U-Value BTU / h * ft ²*° F ( W / m ² K )
Effective R-Value h * ft ²*° F / BTU ( m ² K / W )
Effective U-Value BTU / h * ft ²*° F ( W / m ² K )
Effective R-Value h * ft ²*° F / BTU ( m ² K / W )
0.38 pcs / ft ² ( bracket ) 4.04 pcs / m ² ( bracket )
0.3 pcs / ft ² ( bracket ) 3.28 pcs / m ² ( bracket )
0.26 pcs / ft ² ( bracket ) 2.78 pcs / m ² ( bracket )
0.23 pcs / ft ² ( bracket ) 2.52 pcs / m ² ( bracket )
0.21 pcs / ft ² ( bracket ) 2.28 pcs / m ² ( bracket )
0.75 ft / ft ² ( rails ) 2.46 m / m ² ( rails )
16 " ( 406.4mm )
4 ( 10.2 )
0.092 ( 0.522 )
10.88 ( 1.916 )
0.085 ( 0.482 )
11.794 ( 2.076 )
0.08 ( 0.455 )
12.491 ( 2.199 )
0.078 ( 0.441 )
12.889 ( 2.269 )
0.075 ( 0.428 )
13.269 ( 2.336 )
5 ( 12.7 )
0.081 ( 0.459 )
12.363 ( 2.177 )
0.074 ( 0.42 )
13.527 ( 2.382 )
0.069 ( 0.394 )
14.431 ( 2.541 )
0.067 ( 0.38 )
14.951 ( 2.632 )
0.065 ( 0.368 )
15.454 ( 2.721 )
6 ( 15.2 )
0.073 ( 0.417 )
13.611 ( 2.396 )
0.067 ( 0.378 )
15.017 ( 2.644 )
0.062 ( 0.352 )
16.125 ( 2.839 )
0.06 ( 0.339 )
16.77 ( 2.953 )
0.057 ( 0.326 )
17.398 ( 3.063 )
0.25 pcs / ft ² ( bracket ) 2.69 pcs / m ² ( bracket )
0.2 pcs / ft ² ( bracket ) 2.19 pcs / m ² ( bracket )
0.17 pcs / ft ² ( bracket ) 1.85 pcs / m ² ( bracket )
0.16 pcs / ft ² ( bracket ) 1.68 pcs / m ² ( bracket )
0.14 pcs / ft ² ( bracket ) 1.52 pcs / m ² ( bracket )
0.5 ft / ft ² ( rails ) 1.64 m / m ² ( rails )
24 " ( 609.6mm )
4 ( 10.2 )
0.079 ( 0.448 )
12.688 ( 2.234 )
0.074 ( 0.421 )
13.5 ( 2.377 )
0.071 ( 0.403 )
14.102 ( 2.483 )
0.069 ( 0.393 )
14.436 ( 2.542 )
0.068 ( 0.385 )
14.752 ( 2.597 )
5 ( 12.7 )
0.068 ( 0.388 )
14.649 ( 2.579 )
0.064 ( 0.361 )
15.717 ( 2.767 )
0.061 ( 0.344 )
16.518 ( 2.908 )
0.059 ( 0.335 )
16.969 ( 2.988 )
0.057 ( 0.326 )
17.397 ( 3.063 )
6 ( 15.2 )
0.061 ( 0.347 )
16.365 ( 2.881 )
0.057 ( 0.321 )
17.692 ( 3.115 )
0.053 ( 0.304 )
18.702 ( 3.293 )
0.052 ( 0.295 )
19.275 ( 3.394 )
0.05 ( 0.287 )
19.823 ( 3.49 )
0.19 pcs / ft ² ( bracket ) 2.02 pcs / m ² ( bracket )
0.15 pcs / ft ² ( bracket ) 1.64 pcs / m ² ( bracket )
0.13 pcs / ft ² ( bracket ) 1.39 pcs / m ² ( bracket )
0.12 pcs / ft ² ( bracket ) 1.26 pcs / m ² ( bracket )
0.11 pcs / ft ² ( bracket ) 1.14 pcs / m ² ( bracket )
0.38 ft / ft ² ( rails ) 1.23 m / m ² ( rails )
32 " ( 812.8mm )
4 ( 10.2 )
0.072 ( 0.41 )
13.837 ( 2.436 )
0.069 ( 0.39 )
14.553 ( 2.562 )
0.066 ( 0.377 )
15.073 ( 2.654 )
0.065 ( 0.37 )
15.359 ( 2.704 )
0.064 ( 0.364 )
15.626 ( 2.751 )
5 ( 12.7 )
0.062 ( 0.352 )
16.141 ( 2.842 )
0.058 ( 0.332 )
17.101 ( 3.011 )
0.056 ( 0.319 )
17.806 ( 3.135 )
0.055 ( 0.312 )
18.197 ( 3.204 )
0.054 ( 0.306 )
18.564 ( 3.268 )
6 ( 15.2 )
0.055 ( 0.312 )
18.207 ( 3.205 )
0.051 ( 0.292 )
19.423 ( 3.419 )
0.049 ( 0.279 )
20.326 ( 3.579 )
0.048 ( 0.273 )
20.831 ( 3.667 )
0.047 ( 0.267 )
21.308 ( 3.751 )
0.15 pcs / ft ² ( bracket ) 1.61 pcs / m ² ( bracket )
0.12 pcs / ft ² ( bracket ) 1.31 pcs / m ² ( bracket )
0.1 pcs / ft ² ( bracket ) 1.11 pcs / m ² ( bracket )
0.09 pcs / ft ² ( bracket ) 1.01 pcs / m ² ( bracket )
0.08 pcs / ft ² ( bracket ) 0.91 pcs / m ² ( bracket )
0.3 ft / ft ² ( rails ) 0.98 m / m ² ( rails )
40 " ( 1016mm )
4 ( 10.2 )
0.068 ( 0.388 )
14.632 ( 2.576 )
0.065 ( 0.372 )
15.268 ( 2.688 )
0.064 ( 0.361 )
15.723 ( 2.768 )
0.063 ( 0.356 )
15.971 ( 2.812 )
0.062 ( 0.351 )
16.201 ( 2.852 )
5 ( 12.7 )
0.058 ( 0.33 )
17.192 ( 3.027 )
0.055 ( 0.315 )
18.055 ( 3.179 )
0.054 ( 0.304 )
18.68 ( 3.289 )
0.053 ( 0.299 )
19.023 ( 3.349 )
0.052 ( 0.294 )
19.343 ( 3.405 )
6 ( 15.2 )
0.051 ( 0.291 )
19.525 ( 3.437 )
0.048 ( 0.275 )
20.633 ( 3.633 )
0.047 ( 0.265 )
21.443 ( 3.775 )
0.046 ( 0.259 )
21.891 ( 3.854 )
0.045 ( 0.255 )
22.311 ( 3.928 )
* Between insulation thicknesses the values can be interpolated
