DBV Rainscreen Facade Product Technical Guide

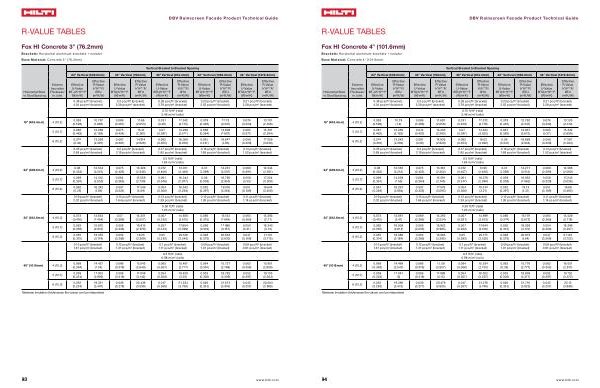

R-VALUE TABLES
Fox HI Concrete 3 " ( 76.2mm )
Brackets : Horizontal aluminum brackets + isolator Base Material : Concrete 3 " ( 76.2mm )
Vertical Bracket to Bracket Spacing 24 " Vertical ( 609.6mm ) 30 " Vertical ( 762mm ) 36 " Vertical ( 914.4mm ) 42 " Vertical ( 1066.8mm ) 48 " Vertical ( 1219.2mm )
Horizontal Stud to Stud Spacing
Exterior Insulation Thickness * in . ( cm )
Effective U-Value BTU / h * ft ²*° F ( W / m ² K )
Effective R-Value h * ft ²*° F / BTU ( m ² K / W )
Effective U-Value BTU / h * ft ²*° F ( W / m ² K )
Effective R-Value h * ft ²*° F / BTU ( m ² K / W )
Effective U-Value BTU / h * ft ²*° F ( W / m ² K )
Effective R-Value h * ft ²*° F / BTU ( m ² K / W )
Effective U-Value BTU / h * ft ²*° F ( W / m ² K )
Effective R-Value h * ft ²*° F / BTU ( m ² K / W )
Effective U-Value BTU / h * ft ²*° F ( W / m ² K )
Effective R-Value h * ft ²*° F / BTU ( m ² K / W )
0.38 pcs / ft ² ( bracket ) 4.04 pcs / m ² ( bracket )
0.3 pcs / ft ² ( bracket ) 3.28 pcs / m ² ( bracket )
0.26 pcs / ft ² ( bracket ) 2.78 pcs / m ² ( bracket )
0.23 pcs / ft ² ( bracket ) 2.52 pcs / m ² ( bracket )
0.21 pcs / ft ² ( bracket ) 2.28 pcs / m ² ( bracket )
0.75 ft / ft ² ( rails ) 2.46 m / m ² ( rails )
16 " ( 406.4mm )
4 ( 10.2 )
0.093 ( 0.528 )
10.767 ( 1.896 )
0.086 ( 0.487 )
11.66 ( 2.053 )
0.081 ( 0.46 )
12.342 ( 2.173 )
0.079 ( 0.446 )
12.73 ( 2.241 )
0.076 ( 0.434 )
13.101 ( 2.306 )
5 ( 12.7 )
0.082 ( 0.463 )
12.266 ( 2.159 )
0.075 ( 0.424 )
13.41 ( 2.361 )
0.07 ( 0.397 )
14.298 ( 2.517 )
0.068 ( 0.384 )
14.808 ( 2.607 )
0.065 ( 0.371 )
15.301 ( 2.694 )
6 ( 15.2 )
0.074 ( 0.42 )
13.526 ( 2.381 )
0.067 ( 0.381 )
14.914 ( 2.626 )
0.062 ( 0.355 )
16.006 ( 2.818 )
0.06 ( 0.341 )
16.642 ( 2.93 )
0.058 ( 0.329 )
17.259 ( 3.039 )
0.25 pcs / ft ² ( bracket ) 2.69 pcs / m ² ( bracket )
0.2 pcs / ft ² ( bracket ) 2.19 pcs / m ² ( bracket )
0.17 pcs / ft ² ( bracket ) 1.85 pcs / m ² ( bracket )
0.16 pcs / ft ² ( bracket ) 1.68 pcs / m ² ( bracket )
0.14 pcs / ft ² ( bracket ) 1.52 pcs / m ² ( bracket )
0.5 ft / ft ² ( rails ) 1.64 m / m ² ( rails )
24 " ( 609.6mm )
4 ( 10.2 )
0.08 ( 0.453 )
12.534 ( 2.207 )
0.075 ( 0.426 )
13.326 ( 2.346 )
0.072 ( 0.408 )
13.911 ( 2.449 )
0.07 ( 0.399 )
14.237 ( 2.507 )
0.069 ( 0.391 )
14.544 ( 2.561 )
5 ( 12.7 )
0.069 ( 0.391 )
14.512 ( 2.555 )
0.064 ( 0.365 )
15.559 ( 2.739 )
0.061 ( 0.348 )
16.344 ( 2.877 )
0.06 ( 0.338 )
16.785 ( 2.955 )
0.058 ( 0.33 )
17.204 ( 3.029 )
6 ( 15.2 )
0.062 ( 0.35 )
16.242 ( 2.86 )
0.057 ( 0.324 )
17.549 ( 3.09 )
0.054 ( 0.306 )
18.542 ( 3.264 )
0.052 ( 0.297 )
19.106 ( 3.364 )
0.051 ( 0.289 )
19.644 ( 3.458 )
0.19 pcs / ft ² ( bracket ) 2.02 pcs / m ² ( bracket )
0.15 pcs / ft ² ( bracket ) 1.64 pcs / m ² ( bracket )
0.13 pcs / ft ² ( bracket ) 1.39 pcs / m ² ( bracket )
0.12 pcs / ft ² ( bracket ) 1.26 pcs / m ² ( bracket )
0.11 pcs / ft ² ( bracket ) 1.14 pcs / m ² ( bracket )
0.38 ft / ft ² ( rails ) 1.23 m / m ² ( rails )
32 " ( 812.8mm )
4 ( 10.2 )
0.073 ( 0.416 )
13.654 ( 2.404 )
0.07 ( 0.396 )
14.351 ( 2.527 )
0.067 ( 0.382 )
14.856 ( 2.615 )
0.066 ( 0.375 )
15.133 ( 2.664 )
0.065 ( 0.369 )
15.393 ( 2.71 )
5 ( 12.7 )
0.063 ( 0.356 )
15.975 ( 2.812 )
0.059 ( 0.336 )
16.915 ( 2.978 )
0.057 ( 0.323 )
17.604 ( 3.099 )
0.056 ( 0.316 )
17.986 ( 3.167 )
0.055 ( 0.31 )
18.345 ( 3.23 )
6 ( 15.2 )
0.055 ( 0.315 )
18.055 ( 3.179 )
0.052 ( 0.295 )
19.25 ( 3.389 )
0.05 ( 0.282 )
20.138 ( 3.545 )
0.048 ( 0.275 )
20.633 ( 3.633 )
0.047 ( 0.269 )
21.101 ( 3.715 )
0.15 pcs / ft ² ( bracket ) 1.61 pcs / m ² ( bracket )
0.12 pcs / ft ² ( bracket ) 1.31 pcs / m ² ( bracket )
0.1 pcs / ft ² ( bracket ) 1.11 pcs / m ² ( bracket )
0.09 pcs / ft ² ( bracket ) 1.01 pcs / m ² ( bracket )
0.08 pcs / ft ² ( bracket ) 0.91 pcs / m ² ( bracket )
0.3 ft / ft ² ( rails ) 0.98 m / m ² ( rails )
40 " ( 1016mm )
4 ( 10.2 )
0.069 ( 0.394 )
14.427 ( 2.54 )
0.066 ( 0.378 )
15.045 ( 2.649 )
0.065 ( 0.367 )
15.487 ( 2.727 )
0.064 ( 0.361 )
15.727 ( 2.769 )
0.063 ( 0.356 )
15.951 ( 2.808 )
5 ( 12.7 )
0.059 ( 0.334 )
17.003 ( 2.993 )
0.056 ( 0.318 )
17.848 ( 3.142 )
0.054 ( 0.308 )
18.458 ( 3.25 )
0.053 ( 0.302 )
18.792 ( 3.309 )
0.052 ( 0.297 )
19.105 ( 3.364 )
6 ( 15.2 )
0.052 ( 0.294 )
19.351 ( 3.407 )
0.049 ( 0.278 )
20.439 ( 3.598 )
0.047 ( 0.268 )
21.234 ( 3.738 )
0.046 ( 0.262 )
21.673 ( 3.816 )
0.045 ( 0.257 )
22.084 ( 3.888 )
* Between insulation thicknesses the values can be interpolated
