DBV Product Technical Guide Fall 2021 | 页面 79

DBV Rainscreen Facade Product Technical Guide

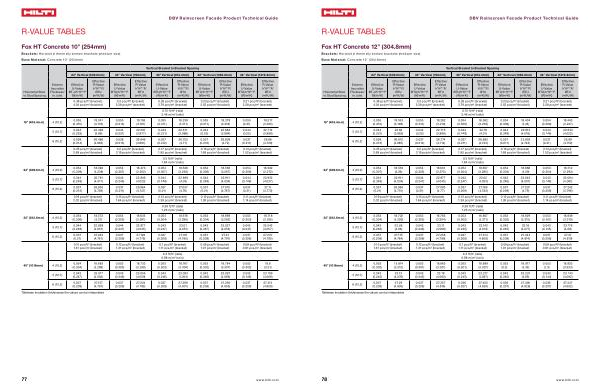

R-VALUE TABLES
Fox HT Concrete 12 " ( 304.8mm )
Brackets : Horizontal thermally broken brackets ( medium size ) Base Material : Concrete 12 " ( 304.8mm )
Vertical Bracket to Bracket Spacing 24 " Vertical ( 609.6mm ) 30 " Vertical ( 762mm ) 36 " Vertical ( 914.4mm ) 42 " Vertical ( 1066.8mm ) 48 " Vertical ( 1219.2mm )
Horizontal Stud to Stud Spacing
Exterior Insulation Thickness * in . ( cm )
Effective U-Value BTU / h * ft ²*° F ( W / m ² K )
Effective R-Value h * ft ²*° F / BTU ( m ² K / W )
Effective U-Value BTU / h * ft ²*° F ( W / m ² K )
Effective R-Value h * ft ²*° F / BTU ( m ² K / W )
Effective U-Value BTU / h * ft ²*° F ( W / m ² K )
Effective R-Value h * ft ²*° F / BTU ( m ² K / W )
Effective U-Value BTU / h * ft ²*° F ( W / m ² K )
Effective R-Value h * ft ²*° F / BTU ( m ² K / W )
Effective U-Value BTU / h * ft ²*° F ( W / m ² K )
Effective R-Value h * ft ²*° F / BTU ( m ² K / W )
0.38 pcs / ft ² ( bracket ) 4.04 pcs / m ² ( bracket )
0.3 pcs / ft ² ( bracket ) 3.28 pcs / m ² ( bracket )
0.26 pcs / ft ² ( bracket ) 2.78 pcs / m ² ( bracket )
0.23 pcs / ft ² ( bracket ) 2.52 pcs / m ² ( bracket )
0.21 pcs / ft ² ( bracket ) 2.28 pcs / m ² ( bracket )
0.75 ft / ft ² ( rails ) 2.46 m / m ² ( rails )
16 " ( 406.4mm )
4 ( 10.2 )
0.055 ( 0.313 )
18.163 ( 3.198 )
0.055 ( 0.311 )
18.282 ( 3.219 )
0.054 ( 0.309 )
18.362 ( 3.233 )
0.054 ( 0.309 )
18.404 ( 3.24 )
0.054 ( 0.308 )
18.443 ( 3.247 )
5 ( 12.7 )
0.044 ( 0.251 )
22.62 ( 3.982 )
0.044 ( 0.25 )
22.715 ( 3.999 )
0.044 ( 0.249 )
22.78 ( 4.01 )
0.044 ( 0.249 )
22.813 ( 4.016 )
0.044 ( 0.249 )
22.843 ( 4.022 )
6 ( 15.2 )
0.038 ( 0.213 )
26.612 ( 4.685 )
0.037 ( 0.212 )
26.774 ( 4.714 )
0.037 ( 0.211 )
26.882 ( 4.733 )
0.037 ( 0.211 )
26.939 ( 4.743 )
0.037 ( 0.21 )
26.99 ( 4.752 )
0.25 pcs / ft ² ( bracket ) 2.69 pcs / m ² ( bracket )
0.2 pcs / ft ² ( bracket ) 2.19 pcs / m ² ( bracket )
0.17 pcs / ft ² ( bracket ) 1.85 pcs / m ² ( bracket )
0.16 pcs / ft ² ( bracket ) 1.68 pcs / m ² ( bracket )
0.14 pcs / ft ² ( bracket ) 1.52 pcs / m ² ( bracket )
0.5 ft / ft ² ( rails ) 1.64 m / m ² ( rails )
24 " ( 609.6mm )
4 ( 10.2 )
0.054 ( 0.307 )
18.519 ( 3.26 )
0.054 ( 0.305 )
18.601 ( 3.275 )
0.054 ( 0.304 )
18.657 ( 3.285 )
0.054 ( 0.304 )
18.686 ( 3.29 )
0.053 ( 0.304 )
18.712 ( 3.294 )
5 ( 12.7 )
0.044 ( 0.248 )
22.911 ( 4.034 )
0.044 ( 0.247 )
22.977 ( 4.045 )
0.043 ( 0.247 )
23.02 ( 4.053 )
0.043 ( 0.246 )
23.043 ( 4.057 )
0.043 ( 0.246 )
23.064 ( 4.061 )
6 ( 15.2 )
0.037 ( 0.21 )
26.985 ( 4.751 )
0.037 ( 0.21 )
27.095 ( 4.77 )
0.037 ( 0.209 )
27.169 ( 4.783 )
0.037 ( 0.209 )
27.207 ( 4.79 )
0.037 ( 0.208 )
27.242 ( 4.796 )
0.19 pcs / ft ² ( bracket ) 2.02 pcs / m ² ( bracket )
0.15 pcs / ft ² ( bracket ) 1.64 pcs / m ² ( bracket )
0.13 pcs / ft ² ( bracket ) 1.39 pcs / m ² ( bracket )
0.12 pcs / ft ² ( bracket ) 1.26 pcs / m ² ( bracket )
0.11 pcs / ft ² ( bracket ) 1.14 pcs / m ² ( bracket )
0.38 ft / ft ² ( rails ) 1.23 m / m ² ( rails )
32 " ( 812.8mm )
4 ( 10.2 )
0.053 ( 0.304 )
18.702 ( 3.293 )
0.053 ( 0.303 )
18.765 ( 3.304 )
0.053 ( 0.302 )
18.807 ( 3.311 )
0.053 ( 0.302 )
18.829 ( 3.315 )
0.053 ( 0.301 )
18.849 ( 3.319 )
5 ( 12.7 )
0.043 ( 0.246 )
23.06 ( 4.06 )
0.043 ( 0.246 )
23.11 ( 4.069 )
0.043 ( 0.245 )
23.143 ( 4.074 )
0.043 ( 0.245 )
23.16 ( 4.077 )
0.043 ( 0.245 )
23.176 ( 4.08 )
6 ( 15.2 )
0.037 ( 0.209 )
27.175 ( 4.784 )
0.037 ( 0.208 )
27.258 ( 4.799 )
0.037 ( 0.208 )
27.314 ( 4.809 )
0.037 ( 0.208 )
27.344 ( 4.814 )
0.037 ( 0.208 )
27.37 ( 4.819 )
0.15 pcs / ft ² ( bracket ) 1.61 pcs / m ² ( bracket )
0.12 pcs / ft ² ( bracket ) 1.31 pcs / m ² ( bracket )
0.1 pcs / ft ² ( bracket ) 1.11 pcs / m ² ( bracket )
0.09 pcs / ft ² ( bracket ) 1.01 pcs / m ² ( bracket )
0.08 pcs / ft ² ( bracket ) 0.91 pcs / m ² ( bracket )
0.3 ft / ft ² ( rails ) 0.98 m / m ² ( rails )
40 " ( 1016mm )
4 ( 10.2 )
0.053 ( 0.302 )
18.814 ( 3.312 )
0.053 ( 0.301 )
18.865 ( 3.321 )
0.053 ( 0.301 )
18.899 ( 3.327 )
0.053 ( 0.3 )
18.917 ( 3.33 )
0.053 ( 0.3 )
18.933 ( 3.333 )
5 ( 12.7 )
0.043 ( 0.245 )
23.15 ( 4.076 )
0.043 ( 0.245 )
23.19 ( 4.083 )
0.043 ( 0.245 )
23.217 ( 4.087 )
0.043 ( 0.245 )
23.231 ( 4.09 )
0.043 ( 0.244 )
23.243 ( 4.092 )
6 ( 15.2 )
0.037 ( 0.208 )
27.29 ( 4.805 )
0.037 ( 0.208 )
27.357 ( 4.816 )
0.036 ( 0.207 )
27.403 ( 4.824 )
0.036 ( 0.207 )
27.426 ( 4.829 )
0.036 ( 0.207 )
27.447 ( 4.832 )
* Between insulation thicknesses the values can be interpolated
78 www . hilti . com
