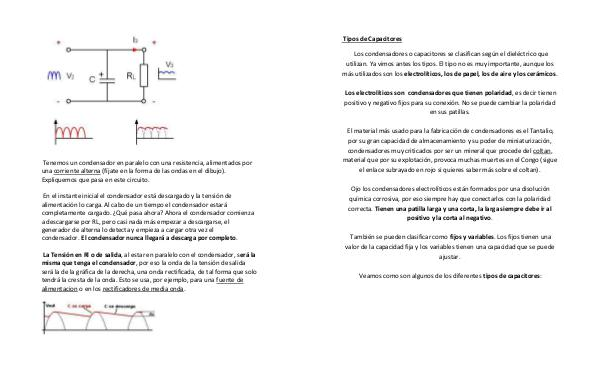

Tenemos un condensador en paralelo con una resistencia, alimentados por
una corriente alterna (fíjate en la forma de las ondas en el dibujo).
Expliquemos que pasa en este circuito.
En el instante inicial el condensador está descargado y la tensión de
alimentación lo carga. Al cabo de un tiempo el condensador estará
completamente cargado. ¿Qué pasa ahora? Ahora el condensador comienza
a descargarse por RL, pero casi nada más empezar a descargarse, el
generador de alterna lo detecta y empieza a cargar otra vez el
condensador. El condensador nunca llegará a descarga por completo.
La Tensión en Rl o de salida, al estar en paralelo con el condensador, será la
misma que tenga el condensador, por eso la onda de la tensión de salida
será la de la gráfica de la derecha, una onda rectificada, de tal forma que solo
tendrá la cresta de la onda. Esto se usa, por ejemplo, para una fuente de
alimentacion o en los rectificadores de media onda.
