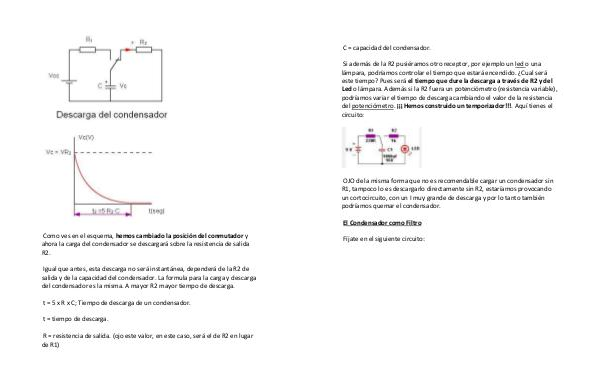

Como ves en el esquema, hemos cambiado la posición del conmutador y
ahora la carga del condensador se descargará sobre la resistencia de salida
R2.
Igual que antes, esta descarga no será instantánea, dependerá de la R2 de
salida y de la capacidad del condensador. La formula para la carga y descarga
del condensador es la misma. A mayor R2 mayor tiempo de descarga.
t = 5 x R x C; Tiempo de descarga de un condensador.
t = tiempo de descarga.
R = resistencia de salida. (ojo este valor, en este caso, será el de R2 en lugar
de R1)
