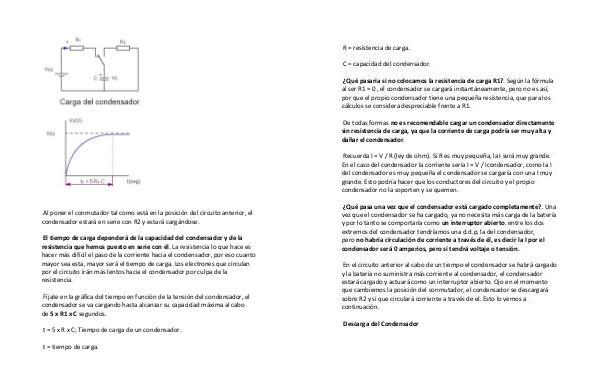

Al poner el conmutador tal como está en la posición del circuito anterior, el
condensador estará en serie con R2 y estará cargándose.
El tiempo de carga dependerá de la capacidad del condensador y de la
resistencia que hemos puesto en serie con él. La resistencia lo que hace es
hacer más difícil el paso de la corriente hacia el condensador, por eso cuanto
mayor sea esta, mayor será el tiempo de carga. Los electrones que circulan
por el circuito irán más lentos hacia el condensador por culpa de la
resistencia.
Fíjate en la gráfica del tiempo en función de la tensión del condensador, el
condensador se va cargando hasta alcanzar su capacidad máxima al cabo
de 5 x R1 x C segundos.
t = 5 x R x C; Tiempo de carga de un condensador.
t = tiempo de carga.
