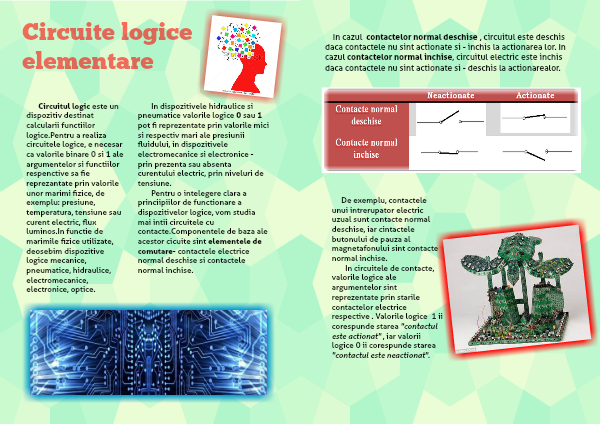

Circuite logice elementare
Circuitul logic este un dispozitiv destinat calcularii functiilor logice.Pentru a realiza circuitele logice, e necesar ca valorile binare 0 si 1 ale argumentelor si functiilor respenctive sa fie reprezantate prin valorile unor marimi fizice, de exemplu: presiune, temperatura, tensiune sau curent electric, flux luminos.In functie de marimile fizice utilizate, deosebim dispozitive logice mecanice, pneumatice, hidraulice, electromecanice, electronice, optice.
In dispozitivele hidraulice si pneumatice valorile logice 0 sau 1 pot fi reprezentate prin valorile mici si respectiv mari ale presiunii fluidului, in dispozitivele electromecanice si electronice - prin prezenta sau absenta curentului electric, prin niveluri de tensiune.
Pentru o intelegere clara a princiipiilor de functionare a dispozitivelor logice, vom studia mai intii circuitele cu contacte.Componentele de baza ale acestor cicuite sint elementele de comutare- contactele electrice normal deschise si contactele normal inchise.
