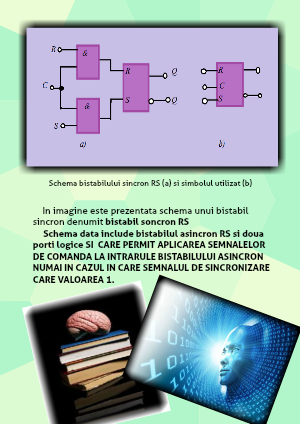

Schema bistabilului sincron RS (a) si simbolul utilizat (b)
In imagine este prezentata schema unui bistabil sincron denumit bistabil soncron RS
Schema data include bistabilul asincron RS si doua porti logice SI CARE PERMIT APLICAREA SEMNALELOR DE COMANDA LA INTRARULE BISTABILULUI ASINCRON NUMAI IN CAZUL IN CARE SEMNALUL DE SINCRONIZARE CARE VALOAREA 1.
