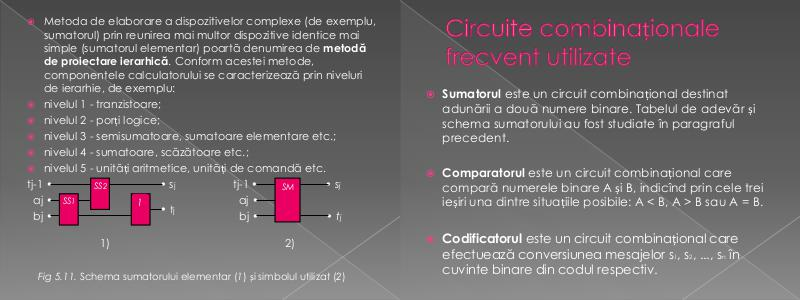

Metoda de elaborare a dispozitivelor complexe (de exemplu,
sumatorul) prin reunirea mai multor dispozitive identice mai
simple (sumatorul elementar) poartă denumirea de metodă
de proiectare ierarhică. Conform acestei metode,
componentele calculatorului se caracterizează prin niveluri
de ierarhie, de exemplu:
nivelul 1 - tranzistoare;
nivelul 2 - porți logice;
nivelul 3 - semisumatoare, sumatoare elementare etc.;
nivelul 4 - sumatoare, scăzătoare etc.;
nivelul 5 - unități aritmetice, unități de comandă etc.
tj-1 •
• sj
tj-1 •
• sj
SS2
SM
aj • SS1
aj •
1
• tj
bj •
bj •
• tj
1)
2)
Fig 5.11. Schema sumatorului elementar (1) și simbolul utilizat (2)
