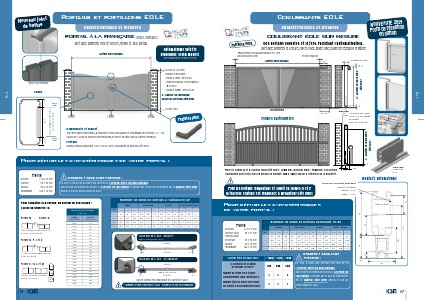

portails et portillons EolE
Nouveau joint
de battue
Caractéristiques et mesures
portail à la Française (deux vantaux)
livré avec poignées inox et serrure, gonds et bloc portail.
Automatisme intégré
disponible selon modèle
Largeur entre poteaux
Non réalisable en fin ition ton bois
50 mm ou 100 mm
Hauteur mini poteau :
- gonds à visser : H+30+50
- équerre chapeau et profil latéral :
H+30+50
- gonds à sceller : H+30+100
Zoom vue extérieure
H : Hauteur de fabrication
du portail, portillon, côté pivot.
Zone d’ancrage d’automatisme
sur toute la longueur
Trait de
filage
17,25
63,5
17,25
Eole
Coupe
Trait de
filage
30 mm mini.
12 mm
30 mm
Poignées INOx
30 mm
Remplissage et renfort
Pour des raisons esthétiques, la répartition entre barreaudage et remplissage est d’environ 1/3 - 2/3.
Quand il n’y a pas de traverses intermédiaires, le renfort se situe dans la traverse inférieure.
Poteaux
Hauteur poteaux aluminium 100 x 100 ou 200 x 200 ajustés au plus bas, côté pivot.
pour définir les caractéristiques de votre portail :
Profils
Montant
Traverse
Barreau
Remplissage
110 x 75 mm
98 x 45 mm
80 x 18 mm
166 x 18 mm
MESURES À NOUS FAIRE PARVENIR :
La cote à nous faire parvenir est celle de la LARGEUR entre les deux poteaux.
Pour toutes les formes de portail, la HAUTEUR de fabrication à préciser sur le bon de commande est la hauteur côté pivot
depuis le bas du portail jusqu’au haut.
Pour connaître la HAUTEUR du portail en son MILIEU :
Calcul du dénivelé (d)
PORTAIL EOLE EN FORME
E, G, L, M
Forme B
Forme C
d
Pour les portails en biais, la pente est
d’environ 120 mm au mètre
Forme D, F, J et K
d
d = 155 mm jusqu’à largeur 3500 mm,
et 250 mm au delà
Forme E, G, L et M
Portails : voir tableau ci-dessous
Portillon : dG40mm
66
Largeur
entre poteaux
2500
2600
2700
2800
2900
3000
3100
3200
3300
3400
3500
3600
3700
3800
3900
4000
4100
4200
4300
4400
4500
Dénivelé
côtes en mm
71
78
85
92
99
107
115
124
133
142
151
161
171
181
192
202
214
225
237
249
262
Exemple de poids de portails 2 vantaux en kg
Hegoa
mm
1200
1400
1600
1800
3000
41
47
53
59
3500
47
53
59
66
Tramontane
4000
52
59
66
73
3000
50
56
63
70
3500
56
64
71
78
4000
63
71
79
87
Mistral
3000
53
61
68
75
3500
60
68
77
85
Suroît Ponant Noroit
4000
67
76
86
94
3000
57
66
73
82
3500
65
74
83
92
4000
72
82
92
102
oUVERTURE à 180° déporté*
(largeur minimale des piliers 200 mm)
Intérieur
30
Extérieur
30
oUVERTURE à 180° en applique*
Intérieur
90
Largeur entre poteau
Extérieur
90
Cache latéral non disponible en ouverture 180°.
* Spécifier le type d’ouverture à 180° choisi sur le bon de commande.
