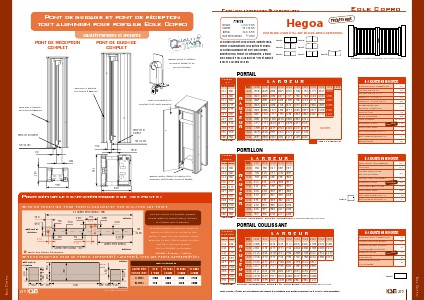

pont de guidage et pont de réception
tout aluminium pour portails Eole copro
Caractéristiques et mesures
pOnT dE récEpTIOn
cOMplET
pOnT dE gUIdAgE
cOMplET
Support cellule à l’intérieur
du pont de guidage et du
pont de réception
Trous pour le faisceau
des cellules à 500 mm
Porte sur charnières et
fermeture à clé. Porte document
Trous pour le faisceau
des cellules à 500 mm
Bord de la
platine
Bord de la platine
Axe du rail
Axe du rail
77.5
93.5
80
280
642
105
Support moteur réglable en hauteur et en
profondeur intégré dans le pont de guidage.
445
576
pour définir les caractéristiques de vos ponts :
Base de fondation pour portail coulissant sur rail avec les ponts
2 x Largeur entre poteaux + 992
380
90
540
400
250
742
230
695
Côté pont de
réception
270
50
Axe
du rail
200
45
370
200
Livré avec équerres de guidages, supports
cellules, platine de support moteur, ensemble
de réception haut et chapeaux.
Intérieur
Largeur entre poteaux
Largeur entre poteaux - 130
Sortie des gaines électriques
Extérieur
Il est aussi possible de faire une longrine de
700 mm de large et de 2 x la largeur entre
poteaux + 1000 mm pour simplifier le tracé.
Dans tous les cas, l’état de surface du béton
doit être le plus lisse possible.
Faire un réagréage si nécessaire.
Planéité : ± 10 mm / 4 mètres.
380
214
LEP - 130
150
1700
LEP - 215
Intérieur
300
Axe du
portail
700
540
Eole Copro
Côté pont de
réception
250 290
250
450
Base de fondation pour un portail copropriété autoporté, avec les ponts copropriétés :
300 Extérieur
LEP : largeur entre poteaux
Cote d’entraxe B
Largeur entre
poteaux (mm)
X (mm)
B (mm)
de 0
à 4600
1400
980
de 4601
à 5500
2000
1550
de 5501
à 6000
2200
1750
de 6001
à 7000
2450
2000
