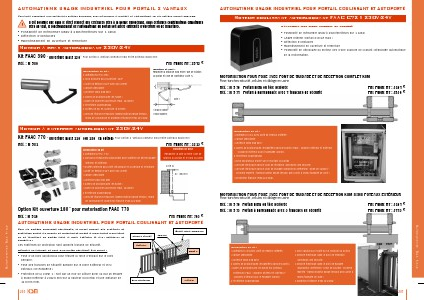

AUTOMATISME Usage industriel pour portail 2 vantaux
Pour toute commande d’un portail avec poteaux aluminium, nous préconisons le montage de l’automatisme sur des poteaux support 200*200.
!
Il est possible que dans le strict respect des exigences liées à la norme européenne, dans certaines configurations climatiques
liées au vent, le fonctionnement de l’automatisme du portail soit altéré (difficulté d’ouverture ou de fermeture).
• ossibilité de mémoriser jusqu’à 256 émetteurs sur 1 canal
P
• étection d’obstacles
D
• alentissement en ouverture et fermeture
R
Moteur à bras autobloquant 230V/24V
Kit FAAC 390 - Ouverture maxi 120° Pour portail 2 vantaux longueur maxi entre poteaux 5000 mm
Réf. : M 580
Composition du kit :
2 opérateurs FAAC 390
2 bras articulés pour ouverture 120°
1 unité de gestion E124 avec son coffret
1 lampe clignotante
1 antenne radio 868 Mhz
3 paires de photocellules (en saillie)
1 paire de colonnes aluminium Haut. 1200mm
2 émetteurs quadricanaux
2 butées de sol en ouverture (à sceller)
1 rmoire étanche IP65 avec transformateur basse tension,
a
relais de commande et projecteur étanche IP65 12V 50W
Prix Public HT : 2542 €
Condition de pose :
Respecter la distance maxi entre l’axe de rotation
du portail et l’axe de l’opérateur (Cote A).
Cote I
A maxi 300mm
I maxi 500mm
Moteur à enterrer autobloquant 230V/24V
Kit FAAC 770 - Ouverture maxi 110° (ou 180° en option) Pour portail 2 vantaux longueur maxi entre poteaux 5000 mm
Réf. : M 581
Prix Public HT : 3213 €
Composition du kit
2 opérateurs FAAC 770
2 caissons réceptacles autoportant avec système de déverrouillage
intérieur et extérieur
4 butées internes pour arrêt mécanique en ouverture et fermeture
1 unité de gestion E124 avec son coffret
1 lampe clignotante
1 antenne radio 868 Mhz
3 paires de photocellules (en saillie)
1 paire de colonnes aluminium Haut. 1200mm
2 émetteurs quadricanaux
1 rmoire étanche IP65 avec transformateur basse tension, relais
a
de commande et projecteur étanche IP65 12V 50W
Condition de pose
Respecter la cote D entre l’axe de
rotation du portail et le bord du pilier.
cote D
D : 65 mm
Option Kit ouverture 180° pour motorisation FAAC 770
Automatismes Eole Indus
Réf. : M 516
Prix Public HT: 763 €
AUTOMATISME Usage industriel pour portail coulissant et autoporté
Pour les portails coulissant barreaudés, la norme impose des systèmes de
protection contre les risques de cisaillement durant le mouvement d’ouverture
ou de fermeture du portail entre le pilier extérieur et le(s) poteau(x) de
guidage(s).
Ces systèmes de protection sont appelés tranche de sécurité.
Ci-contre un exemple de pose d’un portail barreaudé à la norme :
• Pose d’un bord caoutchouc pour réduire la force d’impact sur le bord
primaire.
• ose des tranches de sécurité passive sur le pilier extérieur et le(s)
P
poteau(x) de guidage(s).
• rotection de la ZONE 1 : soit par un mur de clôture plein ou par un grillage
P
à maille inférieur à 20x20 mm sur la hauteur du portail et une distance de
120 mm mini.
200
Tranches sécurité
120 mm
Grillage maille 20x20 mm
Extérieur
ZONE 1
Bord caoutchouc
Intérieur
