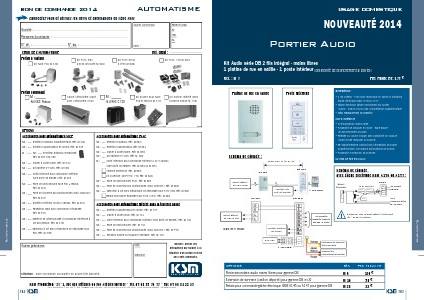

usage domestique
NOUVEAUTÉ 2014
Portier Audio
Kit Audio série DB 2 fils intégral - mains libres
1 platine de rue en saillie - 1 poste intérieur (possibilité de branchement 2 postes)
Réf. : M 7
Prix Public HT: 174 €
Platine de rue en saillie
Désignations :
• 2 fils intégral - 4 fils avec relais M28 en option si utilisation
gâche électrique KSM A146 ou A147
• Gâche électrique câblée directement sur portier
(16VAC - 285 mA maxi), pas d’alimentation supplémentaire
• Idéal remplacement de sonnette
Poste intérieur
POSTE INTÉRIEUR
• Communication mains libres
• Possibilité de basculer en mode “Talkie-walkie”
(si environnement bruyant)
• Réglage du volume d’appel avec possibilité de coupure
(voyant rouge indiquant la coupure)
• BP supplémentaire (contact sec) nécessitant une paire
supplémentaire (commande automatisme de portail)
• Possibilité d’extension de sonnerie
Schéma de câblage :
PLATINE DE RUE EN SAILLIE
Maxi 200 m en 8/10e
Schéma de câblage
avec gâche électrique KSM A146 ou A147 :
DB1MD
DA1DS
sortie gâche
16 VAC maxi
contact sec
cde de portail
DA1DS
RYK 100341
Blanc
Rouge
D
E
L
L
Vers poste
DB1MD
BP
DB1MD
sortie gâche
16 VAC maxi
Vert
Vers
transformateur
PT1211DR
Relais de commande gâche électrique
réf. : M28 en option
Vers postes
supplémentaires
DB1SD (4 maxi)
Automatismes
285 mA maxi
PT1211DR
DAIDS
Gâche
électrique
contact bouton
de sortie
230 VAC
PT1211DR
Extension de sonnerie
IER2 ou TAR4
Contact sec
commande de portail
OPTIONS
Réf.
Prix public HT
Poste secondaire audio mains libres pour gamme DB
Extension de sonnerie (carillon déporté) pour gamme DB et JO
Relais pour commande gâche électrique KSM A146 ou A147 pour gamme DB
M6
M 10
M 28
130
58
22
183
