Aplicaciones
Características técnicas

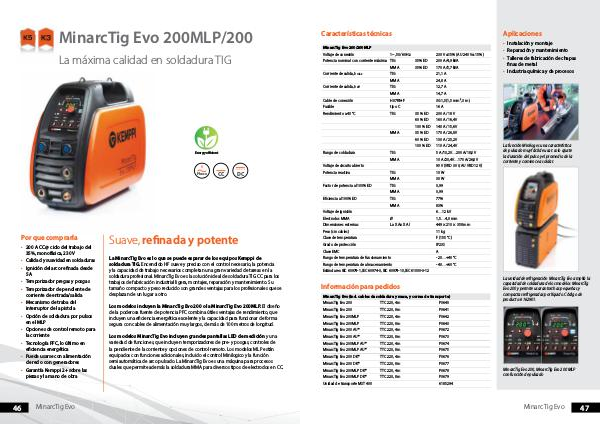

MinarcTig Evo 200/200MLP
Voltaje de conexión
1~, 50/60 Hz
Potencia nominal con corriente máxima TIG
MMA
230 V ±15% (AU 240 V ±15% )
35% ED 200 A/4,9 kVA
35% ED 170 A/5,7 kVA
TIG 21,1 A
MMA 24,8 A
Corriente de salida, I 1eff TIG 12,7 A
MMA 14,7 A
Cable de conexión H07RN-F 3G1,5 (1,5 mm², 3 m)
Fusible tipo C 16 A
Rendimiento a 40 °C TIG
Corriente de salida, I 1máx
MMA
Rango de soldadura
35 % ED 200 A /18 V
60 % ED 160 A /16,4 V
100 % ED 140 A /15,6 V
35 % ED 170 A /26,8 V
60 % ED 130 A /25,2 V
100 % ED 110 A /24,4 V
TIG 5 A/10,2 V…200 A/18,0 V
MMA 10 A/20,4 V…170 A/26,8 V
Voltaje de circuito abierto
Potencia reactiva
95 V (VRD 30 V, AU VRD 12 V)
TIG
La función Minilog es una característica
de pulsado muy fácil de usar: solo ajuste
la duración del pulso y el promedio de la
corriente y comience a soldar.
10 W
MMA 30 W
Factor de potencia al 100% ED TIG 0,99
MMA 0,99
Efi ciencia al 100% ED TIG 77%
MMA 83%
Voltaje de ignición
• Instalación y montaje
• Reparación y mantenimiento
• Talleres de fabricación de chapas
fi nas de metal
• Industria química y de procesos
6…12 kV
Electrodos MMA Ø 1,5…4,0 mm
Dimensiones externas La X An X Al 449 × 210 × 358 mm
Peso (sin cables) 11 kg
Clase de temperatura F (155 °C)
Grado de protección IP23S
Clase EMC A
Rango de temperatura de funcionamiento -20…+40 °C
Rango de temperatura de almacenamiento -40…+60 °C
Estándares: IEC 60974-1, IEC 60974-3, IEC 60974-10, IEC 61000-3-12
Información para pedidos
MinarcTig Evo (incl. cables de soldadura y masa, y correa de transporte)
MinarcTig Evo 200 TTC 220, 4 m P0640
MinarcTig Evo 200 TTC 220, 8 m P0641
MinarcTig Evo 200MLP TTC 220, 4 m P0642
MinarcTig Evo 200MLP TTC 220, 8 m P0643
MinarcTig Evo 200 AU* TTC 220, 4 m P0672
MinarcTig Evo 200 AU* TTC 220, 8 m P0673
MinarcTig Evo 200MLP AU* TTC 220, 4 m P0674
MinarcTig Evo 200MLP AU* TTC 220, 8 m P0675
MinarcTig Evo 200 DK* TTC 220, 4 m P0676
MinarcTig Evo 200 DK* TTC 220, 8 m P0677
MinarcTig Evo 200MLP DK* TTC 220, 4 m P0678
MinarcTig Evo 200MLP DK* TTC 220, 8 m P0679
Unidad de transporte MST 400
La unidad de refrigeración MinarcTig Evo amplía la
capacidad de soldadura de los modelos MinarcTig
Evo 200 y permite usar antorchas pequeñas y
compactas refrigeradas por líquido. Código de
producto: 6162901.
MinarcTig Evo 200, MinarcTig Evo 200 MLP
con función de pulsado
6185294
Minarc Tig Evo
