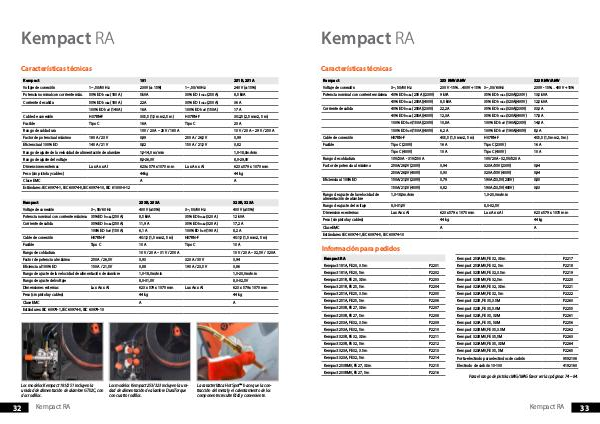

Catalogo Kemppi Espanhol product-catalogue-2019-es-lores | Seite 33

Kempact RA
Características técnicas
Kempact
Voltaje de conexión
253 RMV/AMV
3~, 50/60 Hz
230 V -15%…400 V +15% 3~, 50/60Hz 230 V -15%…400 V +15%
9 kVA 35% ED I 1máx (320A)(230V) 13,5 kVA
40% ED I 1máx (250A)(400V) 8,5 kVA 35% ED I 1máx (320A)(400V) 12,5 kVA
40% ED I 1máx (250A)(230V) 22,2 A 35% ED I 1máx (320A)(230V) 33,3 A
Potencia nominal con corriente máxima 40% ED I 1máx (250 A)(230V)
Corriente de salida
Cable de conexión
Fusible
323 RMV/AMV
40% ED I 1máx (250A)(400V) 12,3 A 35% ED I 1máx (320A)(400V) 17,8 A
100% ED I 1eff (150A)(230V) 10,8 A 100% ED I 1eff (190A)(230V) 14,8 A
100% ED I 1eff (150A)(400V) 6,2 A 100% ED I 1eff (190A)(400V) 8,3 A
H07RN-F 4G1,5 (1,5 mm2, 5 m) H07RN-F 4G1,5 (1,5 mm2, 5 m)
Tipo C (230V) 16 A Tipo C (230V) 16 A
Tipo C (400V) 10 A Tipo C (400V) 10 A
Rango de soldadura 10V/20A - 31V/250 A Factor de potencia al máximo 250A/26,5V (230V) 0,94 320A/30V (230V) 0,94
250A/26,5V (400V) 0,93 320A/30V (400V) 0,94
Eficiencia al 100% ED
10V/20A - 32,5V/320 A
150A/21,5V (230V) 0,79 190A/23,5V (230V) 0,80
150A/21,5V (400V) 0,82 190A/23,5V (400V) 0,83
Rango de ajuste de la velocidad de
alimentación de alambre 1,0-18,0m/min 1,0-20,0m/min
Rango de ajuste del voltaje 8,0-31,0V 8,0-32,5V
Dimensiones externas La x An x Al
623 x 579 x 1070 mm
La x An x Al
623 x 579 x 1070 mm
Peso (sin pistola y cables) 44 kg 44 kg
Clase EMC A A
Estándares: IEC 60974-1, IEC 60974-5, IEC 60974-10
Información para pedidos
Kempact RA
Kempact 253AMV, FE 32, 3.5m P2217
Kempact 181A, FE 20, 3.5m P2201 Kempact 253AMV, FE 32, 5m P2218
Kempact 181A, FE 20, 5m P2202 Kempact 323RMV, FE 32, 3.5m P2219
Kempact 251R, FE 25, 3.5m P2203 Kempact 323RMV, FE 32, 5m P2220
Kempact 251R, FE 25, 5m P2204 Kempact 323AMV, FE 32, 3.5m P2221
Kempact 251A, FE 25, 3.5m P2205 Kempact 323AMV, FE 32, 5m P2222
Kempact 251A, FE 25, 5m P2206 Kempact 323R, FE 35, 3.5M P2260
Kempact 253R, FE 27, 3.5m P2207 Kempact 323R, FE 35, 5.0M P2255
Kempact 253R, FE 27, 5m P2208 Kempact 323A, FE 35, 3.5M P2261
Kempact 253A, FE 32, 3.5m P2209 Kempact 323A, FE 35, 5.0M P2256
Kempact 253A, FE 32, 5m P2210 Kempact 323RMV, FE 35, 3.5M P2262
Kempact 323R, FE 32, 3.5m P2211 Kempact 323RMV, FE 35, 5M P2263
Kempact 323R, FE 32, 5m P2212 Kempact 323AMV, FE 35, 3.5M P2264
Kempact 323A, FE 32, 3.5m P2213 Kempact 323AMV, FE 35, 5M P2265
Kempact 323A, FE 32, 5m P2214 Porta-electrodo para electrodos de carbón 9592106
Kempact 253RMV, FE 27, 3.5m P2215 Electrodo de carbón 10-100 4192160
Kempact 253RMV, FE 27, 5m P2216
Para el rango de pistolas MIG/MAG favor ver las páginas 74 – 84.
Kempact RA
33
