FRESADORAS CON VARIADOR
Arranque de viruta

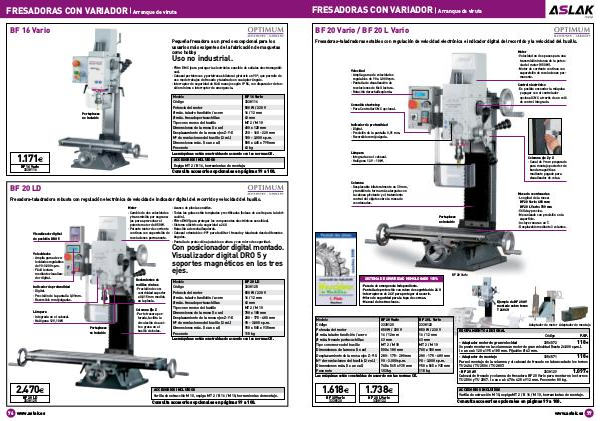

BF 20 Vario / BF 20 L Vario
Fresadoras-taladradoras estables con regulación de velocidad electrónica e indicador digital del recorrido y la velocidad del husillo.
Motor
· Velocidad en dos pasos para una
transmisión intensa de la potencia del motor (850 W).
· Motor de corriente continua con
supervisión de revoluciones permanente.
Velocidad
· Amplia gama de velocidades
regulables de 90 a 3.000 rpm.
· Pantalla de visualización de
revoluciones de fácil lectura.
· Rotación derecha/izquierda.
Control electrónico
· Es posible encender la máquina
y apagar con el controlador
opcional CNC a través de un relé
de control integrado.
Conexión start-stop
· Para Controller CNC opcional.
indicador de profundidad
· Digital.
· Precisión de la pantalla 0,01 mm.
· Reversible mm/pulgada.
Lámpara
· Integrada en el cabezal.
· Halógena 12 V - 10 W.
Columna eje Z y X
· Canal de 9 mm preparado
para montaje posterior de
banda magnéticas
mediante pegado para
visualizador de cotas.
Columna
· Desplazable bilateralmente en 30 mm,
y también de forma más alargada con
la cabeza pivotante y el tratamiento
central del objeto sobre la mesa de
coordenadas.
Mesa de coordenadas
· Longitud de la mesa:
BF 20 Vario: 480 mm
BF 20 L Vario: 700 mm
· Sólida y precisa.
· Mecanizado con precisión en la
superficie.
· Incluye ranuras en T.
· Desplazable mediante 3 volantes.
Portapinzas
no incluido
BF 20 Vario
SISTEMA DE SEGURIDAD HOMOLOGADO 100%
· Parada de emergencia independiente.
· Pantalla de protección con micro de seguridad de 24 V.
· Interruptores de 24 V para proteger al usuario.
· Micro de seguridad para la tapa de correas.
· Manual de instrucciones.
Modelo
Código
Potencia del motor
Ø máx. taladro fundición / acero
Ø máx. fresado portacuchillas
Tipo cono morse del husillo
Dimensiones de la mesa (l x an)
Desplazamiento de la mesa ejes Z-Y-X
Nº de revoluciones del husillo (2 vel.)
Dimensiones máx. (l x an x al)
Peso neto
BF 20 Vario
3338120
850 W / 230 V
16 / 12 mm
63 mm
MT 2 / M 10
500 x 180 mm
280 - 175 - 280 mm
90 - 3.000 r.p.m.
745 x 565 x 935 mm
103 kg
Las máquinas están construidas de acuerdo con las normas CE.
1.618€
1.738€
BF 20 Vario
3338120
BF 20 L Vario
3338122
BF 20 L Vario
3338122
850 W / 230 V
16 / 12 mm
63 mm
MT 2 / M 10
7 00 x 180 mm
280 - 175 - 480 mm
90 - 3.000 r.p.m.
950 x 565 x 935 mm
115 kg
Ejemplo de BF 20 AV
montado sobre torno
T 2404V.
Adaptador de motor Adaptador de montaje
EQUIPAMIENTO ADICIONAL
Código
P.V.P.
- Adaptador motor de gran velocidad
3356572
118€
Se puede montar en la columna un motor de gran velocidad (hasta 26.000 r.p.m.).
l x an x al: 120 x 195 x 185 mm. Fijación: Ø 43 mm.
- Adaptador de montaje
3356571
118€
Para el montaje de la columna y el cabezal de fresado en la bancada de los tornos
TU 2404 / TU 2506 / TU 2807.
- BF 20 AV
3338129
1.097€
Cabezal de fresado y columna de fresadora BF 20 Vario para montar en los tornos
TU 2506 y TU 2807. l x an x al: 470 x 425 x 912 mm. Peso neto: 80 kg.
ACCESORIOS INCLUIDOS
Varilla de extracción M 10, espiga MT 2 / B 16 / M 10, herramientas de montaje.
Consulta accesorios opcionales en páginas 99 a 108.
