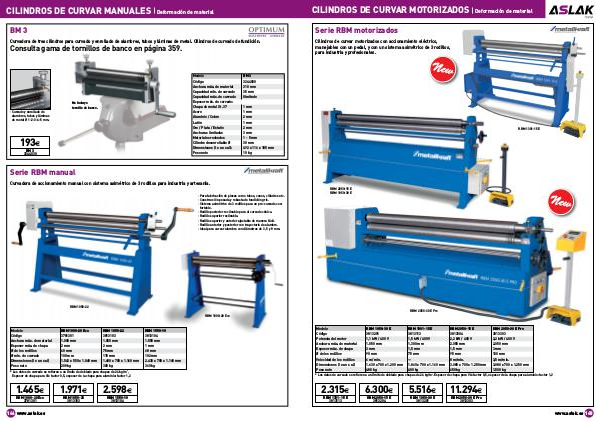

CILINDROS DE CURVAR MANUALES
Deformación de material
BM 3
Curvadora de tres cilindros para curvado y enrollado de alambres, tubos y láminas de metal. Cilindros de curvado de fundición.
Consulta gama de tornillos de banco en página 359.
Modelo
Código
Anchura máx. de material
Capacidad mín. de curvado
Capacidad máx. de curvado
Espesor máx. de curvado:
Chapa de metal St. 37
Acero
Aluminio / Cobre
Latón
Oro / Plata / Estaño
Anchuras limitadas
Materiales redondos
Cilindro desenrollable Ø
Dimensiones (l x an x al):
Peso neto
No incluye
tornillo de banco.
· Curvado y enrollado de
alambres, tubos y láminas
de metal Ø 1-2-3-4-5 mm.
193€
BM 3
3244030
BM 3
3244030
310 mm
35 mm
ilimitado
1 mm
1 mm
2 mm
1 mm
2 mm
3 mm
1 - 5 mm
30 mm
492 x 116 x 185 mm
10 kg
Serie RBM manual
Curvadora de accionamiento manual con sistema asimétrico de 3 rodillos para industria y artesanía.
· Para fabricación de piezas como tubos, conos, cilindros etc.
· Construcción pesada y robusta de fundición gris.
· Sistema asimétrico de 3 rodillos para un pre-curvado confortable.
· Rodillo posterior reclinable para el curvado cónico.
· Rodillo superior reclinable.
· Rodillo superior y anterior ajustable de manera fácil.
· Rodillo anterior y posterior con trayectoria de alambre.
· Ideal para curvar alambre con diámetros de 3, 5 y 8 mm.
RBM 1050-22
RBM 1000-20 Eco
Modelo
Código
Anchura máx. de material
Espesor máx. de chapa
Ø de los rodillos
Ø mín. de curvado
Dimensiones (l x an x al)
Peso neto
RBM 1000-20 Eco
3781301
1.000 mm
2 mm
60 mm
100 mm
1.542 x 550 x 1.040 mm
200 kg
RBM 1050-22
3813103
1.050 mm
2 mm
75 mm
115 mm
1.400 x 700 x 1.160 mm
300 kg
* Los datos de curvado se refieren a un límite de doblado para chapas de 24 kg/m2,
Espesor de chapa para VA: factor 0,5, espesor de la chapa para aluminio: factor 1,2
1.465€
1.971€
2.598€
RBM 1000-20 Eco
3781301
RBM 1050-22
3813103
RBM 1550-10
3813104
164 www.aslak.es
RBM 1550-10
3813104
1.550 mm
1 mm
68 mm
102 mm
2.430 x 700 x 1.160 mm
360 kg
