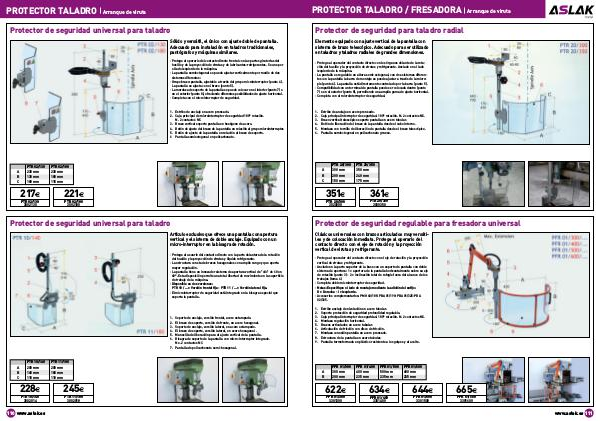

PROTECTOR TALADRO
Arranque de viruta
Protector de seguridad universal para taladro
Sólido y versátil, el único con ajuste doble de pantalla.
Adecuado para instalación en taladros tradicionales,
pantógrafos y máquinas similares.
· Protege al operario del contacto directo frontal con las partes giratorias del
husillo y de la proyección de virutas y de lubricantes-refrigerantes. Se une por
el lado izquierdo de la máquina.
· La pantalla semioctagonal se puede ajustar verticalmente por medio de dos
sistemas diferentes:
· Grupo brazo-pantalla, ajustable a través del grupo microinterruptor (punto 4).
La pantalla se ajusta con el brazo (punto 5).
· La mordaza de soporte de la pantalla se puede colocar en el interior (punto 7) o
en el exterior (punto 8), ofreciendo diferentes posibilidades de ajuste horizontal.
· Completa con el microinterruptor de seguridad.
1. Estribo de anclaje en acero prensado.
2. Caja principal de microinterruptor de seguridad 180º rotación.
N. 2 contactos NC
3. Brazo vertical soporte pantalla en hexágono de acero.
4. Botón de ajuste del brazo de la pantalla en relación al grupo microinterruptor.
5. Botón de ajuste de la pantalla en relación al brazo de soporte.
6 Pantalla semioctogonal en policarbonato.
A
B
C
PTR 02/130
230 mm
130 mm
180 mm
PTR 02/180
230 mm
180 mm
115 mm
217€
221€
PTR 02/130
3002130
PTR 02/180
3002180
Protector de seguridad universal para taladro
Artículo exclusivo que ofrece una pantalla con apertura
vertical y el sistema de doble anclaje. Equipado con un
micro-interruptor en la bisagra de rotación.
· Protege al usuario del contacto directo con la parte delantera de la rotación
del husillo y la proyección de virutas y líquido refrigerante.
· La estructura consta de brazos hexagonales con amplio rango y que aporta
mayor regulación.
· La pantalla tiene un innovador sistema de apertura vertical de "clic" de 60 en
60º. Esta disposición permite una total libertad de movimiento en la superficie
de trabajo de la máquina.
· Disponible en dos versiones:
PTR 10 / ... = Versión frontal fija - PTR 11 / ... = Versión lateral fija.
· El microinterruptor de seguridad está integrado en la bisagra especial que
soporta la pantalla.
1.
2.
3.
4.
5.
6.
Soporte de anclaje, versión frontal, acero estampado.
El brazo de soporte, versión de frente, en acero hexagonal.
Soporte de anclaje, versión lateral, en acero estampado.
El brazo de soporte, versión lateral, en acero hexagonal .
Manecilla de liberación para el ajuste vertical de la pantalla.
Bisagra de soporte de la pantalla con micro-interruptor integrado.
No. 2 contactos NC
7. Pantalla de policarbonato semi-hexagonal.
A
B
C
PTR 10/140
200 mm
140 mm
110 mm
PTR 11/180
200 mm
180 mm
110 mm
228€
245€
PTR 10/140
3002014
PTR 11/180
3002018
