560
mm
.
45 m
2
380-400V 2N~
H05RR-F 4x1.5 CEI-UNEL 35363 1 2
220-230V 1N~
H05RR-F 3x2.5 CEI-UNEL 35363 1
m.
Cuando la instalación se realice sobre un horno
empotrado sin ventilación forzada de enfriamiento, se
debe garantizar la presencia de tomas para la entrada y
salida de aire que permitan una adecuada aireación en
el interior del mueble (ver las figuras).
3
3
R
2
5
4 5
4 5
T
S
R
4
N
S N
3
R
N

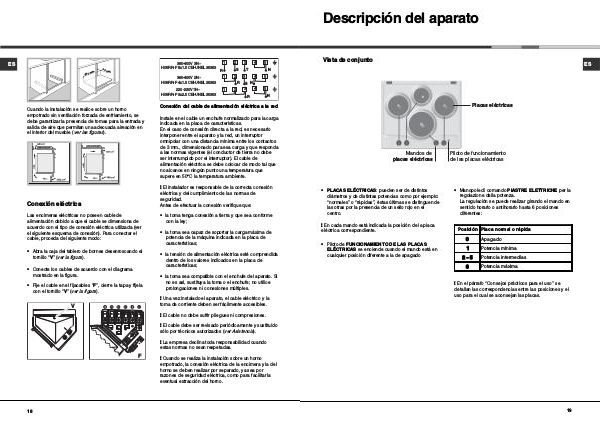

Conexión del cable de alimentación eléctrica a la red
Instale en el cable un enchufe normalizado para la carga
indicada en la placa de características.
En el caso de conexión directa a la red, es necesario
interponer entre el aparato y la red, un interruptor
omnipolar con una distancia mínima entre los contactos
de 3 mm., dimensionado para esa carga y que responda
a las normas vigentes (el conductor de tierra no debe
ser interrumpido por el interruptor). El cable de
alimentación eléctrica se debe colocar de modo tal que
no alcance en ningún punto una temperatura que
supere en 50°C la temperatura ambiente.
! El instalador es responsable de la correcta conexión
eléctrica y del cumplimiento de las normas de
seguridad.
Antes de efectuar la conexión verifique que:
Conexión eléctrica
Las encimeras eléctricas no poseen cable de
alimentación debido a que el cable se dimensiona de
acuerdo con el tipo de conexión eléctrica utilizada (ver
el siguiente esquema de conexión). Para conectar el
cable, proceda del siguiente modo:
• Abra la caja del tablero de bornes desenroscando el
tornillo “V” (ver la figura).
• Conecte los cables de acuerdo con el diagrama
mostrado en la figura.
• Fije el cable en el fijacables “F”, cierre la tapa y fíjela
con el tornillo “V” (ver la figura).
V
1
380-400V 3N~
H05RR-F 5x1.5 CEI-UNEL 35363
ES
1
2
3
4
• la toma tenga conexión a tierra y que sea conforme
con la ley;
• la toma sea capaz de soportar la carga máxima de
potencia de la máquina indicada en la placa de
características;
• la tensión de alimentación eléctrica esté comprendida
dentro de los valores indicados en la placa de
características;
• la toma sea compatible con el enchufe del aparato. Si
no es así, sustituya la toma o el enchufe; no utilice
prolongaciones ni conexiones múltiples.
! Una vez instalado el aparato, el cable eléctrico y la
toma de corriente deben ser fácilmente accesibles.
5
! El cable no debe sufrir pliegues ni compresiones.
! El cable debe ser revisado periódicamente y sustituido
sólo por técnicos autorizados (ver Asistencia).
! La empresa declina toda responsabilidad cuando
estas normas no sean respetadas.
F
18
! Cuando se realiza la instalación sobre un horno
empotrado, la conexión eléctrica de la encimera y la del
horno se deben realizar por separado, ya sea por
razones de seguridad eléctrica, como para facilitar la
eventual extracción del horno.
