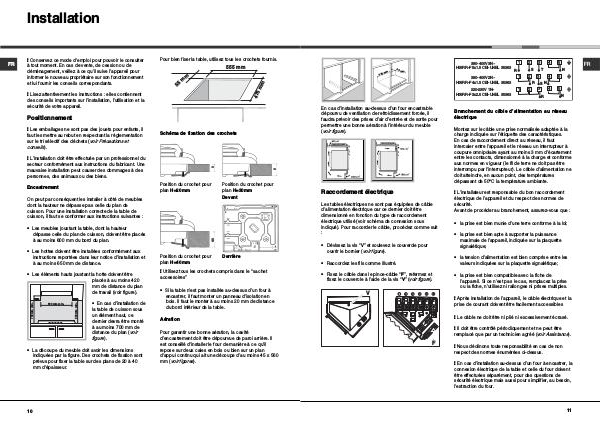

En cas d’installation au-dessus d’un four encastrable
dépourvu de ventilation de refroidissement forcée, il
faudra prévoir des prises d’air d’entrée et de sortie pour
permettre une bonne aération à l’intérieur du meuble
(voir figure).
Raccordement électrique
Les tables électriques ne sont pas équipées de câble
d’alimentation électrique car ce dernier doit être
dimensionné en fonction du type de raccordement
électrique utilisé (voir schéma de connexion sous
indiqué). Pour raccorder le câble, procédez comme suit
:
• Dévissez la vis “V” et soulevez le couvercle pour
ouvrir le bornier (voir figure).
2
380-400V 2N~
H05RR-F 4x1.5 CEI-UNEL 35363 1
220-230V 1N~
H05RR-F 3x2.5 CEI-UNEL 35363 1
2
3
R
2
5
T
S
R
4
3
FR
N
4 5
4 5
S N
3
R
N
Branchement du câble d’alimentation au réseau
électrique
Montez sur le câble une prise normalisée adaptée à la
charge indiquée sur l’étiquette des caractéristiques.
En cas de raccordement direct au réseau, il faut
intercaler entre l’appareil et le réseau un interrupteur à
coupure omnipolaire ayant au moins 3 mm d’écartement
entre les contacts, dimensionné à la charge et conforme
aux normes en vigueur (le fil de terre ne doit pas être
interrompu par l’interrupteur). Le câble d’alimentation ne
doit atteindre, en aucun point, des températures
dépassant de 50°C la température ambiante.
! L’installateur est responsable du bon raccordement
électrique de l’appareil et du respect des normes de
sécurité.
Avant de procéder au branchement, assurez-vous que :
• la prise est bien munie d’une terre conforme à la loi;
• la prise est bien apte à supporter la puissance
maximale de l’appareil, indiquée sur la plaquette
signalétique;
• la tension d’alimentation est bien comprise entre les
valeurs indiquées sur la plaquette signalétique;
• Raccordez les fils comme illustré.
• Fixez le câble dans le pince-câble “F”, refermez et
fixez le couvercle à l’aide de la vis “V” (voir figure).
V
1
1
2
3
4
• la prise est bien compatible avec la fiche de
l’appareil. Si ce n’est pas le cas, remplacez la prise
ou la fiche, n’utilisez ni rallonges ni prises multiples.
5
! Après installation de l’appareil, le câble électrique et la
prise de courant doivent être facilement accessibles
! Le câble ne doit être ni plié ni excessivement écrasé.
! Il doit être contrôlé périodiquement et ne peut être
remplacé que par un technicien agréé (voir Assistance).
F
! Nous déclinons toute responsabilité en cas de non
respect des normes énumérées ci-dessus.
! En cas d’installation au-dessus d’un four à encastrer, la
connexion électrique de la table et celle du four doivent
être effectuées séparément, pour des questions de
sécurité électrique mais aussi pour simplifier, au besoin,
l’extraction du four.
