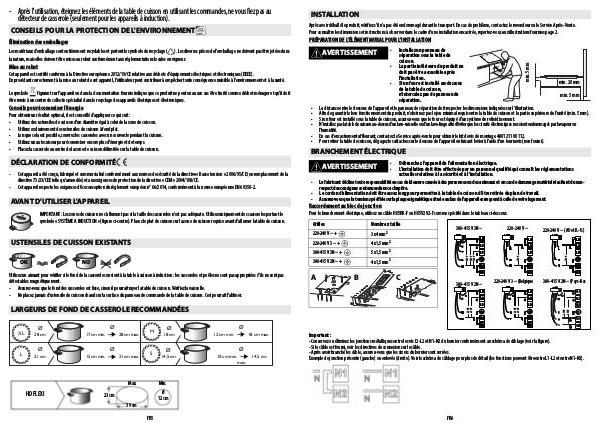

INSTALLATION Après avoir déballé le produit, vérifiez s'il n'a pas été endommagé durant le transport. En cas de problème, contactez le revendeur ou le Service Après-Vente. Pour connaître les dimensions et instructions à observer dans le cadre d'une installation encastrée, reportez-vous aux illustrations fournies page 2. PRÉPARATION DE L’ÉLÉMENT MURAL POUR L'INSTALLATION Installez un panneau de séparation sous la table de cuisson. - La partie inférieure du produit ne doit pas être accessible après l'installation. min. 20 mm - Si un four est installé au-dessous de la table de cuisson, n'intercalez pas de panneau de min. 5 mm séparation. La distance entre le dessous de l'appareil et le panneau de séparation doit respecter les dimensions indiquées sur l'illustration. Afin de garantir le bon fonctionnement du produit, n'obstruez pas le jeu minimal requis entre la table de cuisson et la partie supérieure de l'unité (min. 5 mm). Si un four est installé sous la table de cuisson, assurez-vous que le four est équipé d'un système de refroidissement. N'installez pas la table de cuisson au-dessus d'un lave-vaisselle ou d'un lave-linge afin d'éviter que les circuits électroniques ne soient endommagés par la vapeur ou l'humidité. En cas d'encastrement affleurant, contactez le Service après-vente pour obtenir le kit de vis de montage 4801 211 00112. Pour retirer la table de cuisson, dégagez les attaches sur le dessous de l'appareil en faisant levier à l'aide d'un tournevis (non fourni). - AVERTISSEMENT • • • • • • BRANCHEMENT ÉLECTRIQUE Débranchez l'appareil de l'alimentation électrique. L'installation doit être effectuée par un personnel qualifié qui connaît les réglementations actuelles relatives à la sécurité et à l'installation. Le fabricant décline toute responsabilité en cas de blessure causée à des personnes ou des animaux et en cas de dommage matériel résultant du non- respect des consignes contenues dans ce chapitre. Le cordon d'alimentation doit être assez long pour permettre à la table de cuisson d'être retirée du plan de travail. Assurez-vous que la tension spécifiée sur la plaque signalétique située au bas de l'appareil correspond à celle de votre logement. AVERTISSEMENT - - - - - Raccordement au bloc de jonction Pour le branchement électrique, utilisez un câble H05RR-F ou H05V2V2-F comme spécifié dans le tableau ci-dessous. 4 x 1,5 mm 2 380-415 V 3N ~ + 5 x 1,5 mm 2 380-415 V 2N ~ + 4 x 1,5 mm 2 B C 380-415 V 2N ~ A 220-240 V ~ 220-240 V 3 ~ (Belgique 220-240 V ~ (AU et R.-U.) 220-240 V 3 ~ + 380-415 V 3N ~ 380-415 V 2N ~ (Pays-Bas 3 x 4 mm 2 220-240 V ~ + Nombre x taille Grilles Important : - Conservez ou éliminez les jonctions métalliques entre les vis L1-L2 et N1-N2 du bornier conformément au schéma de câblage (voir la figure). - Si le câble est fourni, voir les directives de connexion sur le câble. - Après avoir branché les câble, assurez-vous que les six vis du bornier sont serrées. Exemple de jonction présente (gauche) ou enlevée (droite). Voir le schéma de câblage pour plus de détail (les fonctions peuvent être entre L1-L2 et entre N1-N2). FR6
