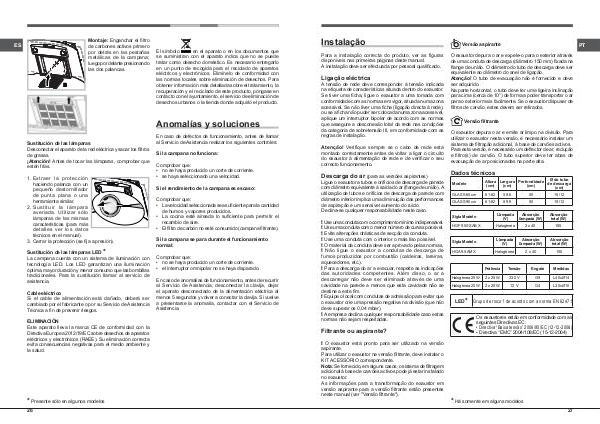

Instalação
Para a instalação correcta do produto, ver as figuras
disponíveis nas primeiras páginas deste manual.
A instalação deve ser efectuada por pessoal qualifi cado.
Ligação eléctrica
A tensão de rede deve corresponder à tensão indicada
na etiqueta de características situada dentro do exaustor.
Se tiver uma fi cha, ligue o exaustor a uma tomada com
conformidade com as normas em vigor, situada numa zona
acessível. Se não tiver uma fi cha (ligação directa à rede),
ou se a fi cha não puder ser colocada numa zona acessível,
aplique um interruptor bipolar de acordo com as normas
que assegure a desconexão total da rede nas condições
da categoria de sobretensão III, em conformidade com as
regras de instalação.
Atenção! Verifique sempre se o cabo de rede está
montado correctamente antes de voltar a ligar o circuito
do exaustor à alimentação de rede e de verifi car o seu
correcto funcionamento.
Descarga do ar (para as versões aspirantes)
Ligue o exaustor a tubos e orifícios de descarga de parede
com diâmetro equivalente à saída do ar (fl ange de união). A
utilização de tubos e orifícios de descarga de parede com
diâmetro inferior implica uma diminuição das performances
de aspiração e um sensível aumento do ruído.
Declina-se qualquer responsabilidade neste caso.
! Use uma conduta com o comprimento mínimo indispensável.
! Use uma conduta com o menor número de curvas possível.
! Evite alterações drásticas de secção da conduta.
! Use uma conduta com o interior o mais liso possível.
! O material da conduta deve ser aprovado pelas normas,
! Não ligue o exaustor a condutas de descarga de
fumos produzidos por combustão (caldeiras, lareiras,
aquecedores, etc.).
! Para a descarga do ar a evacuar, respeite as indicações
das autoridades competentes. Além disso, o ar a
descarregar não deve ser eliminado através de uma
cavidade na parede a menos que esta cavidade não se
destine a este fi m.
! Equipe o local com condutas de admissão para evitar que
o exaustor crie uma pressão negativa na divisão (que não
deve superar os 0,04 mbar).
! A empresa declina qualquer responsabilidade caso estas
normas não sejam respeitadas.
Filtrante ou aspirante?
! O exaustor está pronto para ser utilizado na versão
aspirante.
Para utilizar o exaustor na versão fi ltrante, deve instalar o
KIT ACESSÓRIO correspondente.
Nota: Se fornecido, em alguns casos, o sistema de fi ltragem
adicional à base de carvões activos pode já estar instalado
no exaustor.
As informações para a transformação do exaustor em
versão aspirante para a versão fi ltrante estão presentes
neste manual (ver "Versão fi ltrante").
Versão aspirante
PT
O exaustor depura o ar e expele-o para o exterior através
de uma conduta de descarga (diâmetro 150 mm) fi xada na
fl ange de união. O diâmetro do tubo de descarga deve ser
equivalente ao diâmetro do anel de ligação.
Atenção! O tubo de evacuação não é fornecido e deve
ser adquirido.
Na parte horizontal, o tubo deve ter uma ligeira inclinação
para cima (cerca de 10°) de forma a poder transportar o ar
para o exterior mais facilmente. Se o exaustor dispuser de
fi ltros de carvão, estes devem ser retirados.
Versão fi ltrante
O exaustor depura o ar e emite ar limpo na divisão. Para
utilizar o exaustor nesta versão, é necessário instalar um
sistema de fi ltração adicional, à base de carvões activos.
Para esta versão, é necessário um defl ector de ar, redução
e fi ltro(s) de carvão. O tubo superior deve ter abas de
evacuação de ar posicionadas na parte alta.
Dados técnicos
Modelo Ø do tubo
Altura Largura Profundidade de
descarga
(cm)
(cm)
(cm)
(cm)
GLASS 60 cm 61-82
59.8
50
15/12
GLASS 90 cm 61-82
89.9
50
15/12
Sigla Modelo Lâmpada
(V) Absorção
lâmpada (W) Absorção
total (W)
HGF 9.5SS AB X Halogénea 2 x 40 185
Sigla Modelo Lâmpada
(V) Absorção
lâmpada (W) Absorção
total (W)
HGA 9.5 AM X Halogénea 2 x 40 150
Potência Tensão Engate Medidas
Halogénea 25 W 2 x 25 W 230 V G9 L40xØ14
Halogénea 20 W 2 x 20 W 12 V G4 L30xØ10
LED *
Grupo de risco 1 de acordo com a norma EN 62471
Os exaustores estão em conformidade com as
seguintes Directivas EC:
• Directiva “Baixa tensão” 2006/95/EC (12-12-2006)
• Directiva “EMC” 2004/108/EC (15-12-2004)
* Há somente em alguns modelos
