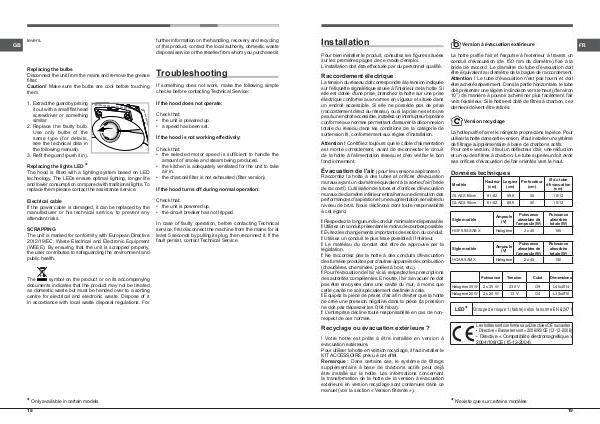

Installation
Pour bien installer le produit, consultez les fi gures situées
sur les premières pages de ce mode d'emploi.
L’installation doit être effectuée par du personnel qualifi é.
Raccordement électrique
La tension du réseau doit correspondre à la tension indiquée
sur l'étiquette signalétique située à l'intérieur de la hotte. Si
elle est dotée d'une prise, branchez la hotte sur une prise
électrique conforme aux normes en vigueur et située dans
un endroit accessible. Si elle ne possède pas de prise
(raccordement direct au réseau), ou si la prise ne se trouve
pas à un endroit accessible, installez un interrupteur bipolaire
conforme aux normes permettant d'assurer la déconnexion
totale du réseau dans les conditions de la catégorie de
surtension III, conformément aux règles d'installation.
Version à évacuation extérieure
FR
La hotte purifi e l'air et l'expulse à l'extérieur à travers un
conduit d'évacuation (de 150 mm de diamètre) fi xé à la
bride de raccord. Le diamètre du tube d'évacuation doit
être équivalent au diamètre de la bague de raccordement.
Attention ! Le tube d'évacuation n'est pas fourni et doit
être acheté séparément. Dans la partie horizontale, le tube
doit présenter une légère inclinaison vers le haut (d'environ
10°) de manière à pouvoir acheminer plus facilement l'air
vers l'extérieur. Si le hotte est doté de fi ltres à charbon, ces
derniers doivent être retirés.
Version recyclage
Attention ! Contrôlez toujours que le câble d'alimentation
est monté correctement, avant de reconnecter le circuit
de la hotte à l'alimentation réseau et d'en vérifi er le bon
fonctionnement. La hotte purifi e l'air et le réinjecte propre dans la pièce. Pour
utiliser la hotte dans cette version, il faut installer un système
de fi ltrage supplémentaire à base de charbons actifs.
Pour cette version, il faut un défl ecteur d'air, une réduction
et un ou des fi ltres à charbon. Le tube supérieur doit avoir
ses orifi ces d'évacuation de l'air orientés vers le haut.
Évacuation de l'air (pour les versions aspirantes) Données techniques
Raccordez la hotte à des tubes et orifi ces d'évacuation
muraux ayant un diamètre équivalent à la sortie d'air (bride
de raccord). L’utilisation de tubes et d'orifi ces d'évacuation
muraux de diamètre inférieur entraînera une diminution des
performances d'aspiration et une augmentation sensible du
niveau de bruit. Nous déclinons dont toute responsabilité
à cet égard.
! Respectez la longueur de conduit minimale indispensable.
! Utilisez un conduit présentant le moins de courbes possible.
! Évitez les changements importants de section du conduit.
! Utilisez un conduit le plus lisse possible à l'intérieur.
! Le matériau du conduit doit être de approuvé par la
législation.
! Ne raccordez pas la hotte à des conduits d'évacuation
des fumées produites par d'autres appareils de combustion
(chaudières, cheminées, poêles à bois, etc.).
! Pour l'évacuation de l'air vicié, respectez les prescriptions
des autorités compétentes. En outre, l'air à évacuer ne doit
pas être envoyées dans une cavité du mur, à moins que
cette cavité ne soit spécialement destinée à cela.
! Équipez la pièce de prises d'air afi n d'éviter que la hotte
ne crée une pression négative dans la pièce (la pression
ne doit pas dépasser les 0,04 mbar).
! L'entreprise décline toute responsabilité en cas de non-
respect de ces normes.
Recyclage ou évacuation extérieure ?
! Votre hotte est prête à être installée en version à
évacuation extérieure.
Pour utiliser la hotte en version recyclage, il faut installer le
KIT ACCESSOIRE prévu à cet effet.
Remarque : Dans certains cas, le système de fi ltrage
supplémentaire à base de charbons actifs peut déjà
être installé sur la hotte. Les informations concernant
la transformation de la hotte de la version à évacuation
extérieure en version recyclage sont contenues dans ce
manuel (voir la section « Version fi ltrante »).
Ø du tube
Hauteur Largeur Profondeur
d'évacuation
(cm)
(cm)
(cm)
(cm)
Modèle
GLASS 60cm 61-82 59.8 50 15/12
GLASS 90cm 61-82 89,9 50 15/12
Sigle modèle Ampoule
(V) Puissance
absorbée de
l'ampoule (W) Puissance
absorbée
totale (W)
HGF 9.5SS AB X Halogène 2 x 40 185
Sigle modèle Ampoule
(V) Puissance
absorbée de
l'ampoule (W) Puissance
absorbée
totale (W)
HGA 9.5 AM X Halogène 2 x 40 150
Puissance Tension Culot Dimensions
Halogène 25 W 2 x 25 W 230 V G9 L40xØ14
Halogène 20 W 2 x 20 W 12 V G4 L30xØ10
LED *
Groupe de risque 1 (faible) selon la norme EN 62471
Les hottes sont conformes aux Directives CE suivantes :
• Directive « Basse tension » 2006/95/CE (12-12-2006)
• Directive « Compatibilité électromagnétique »
2004/108/CE (15-12-2004)
* N’existe que sur certains modèles
19
